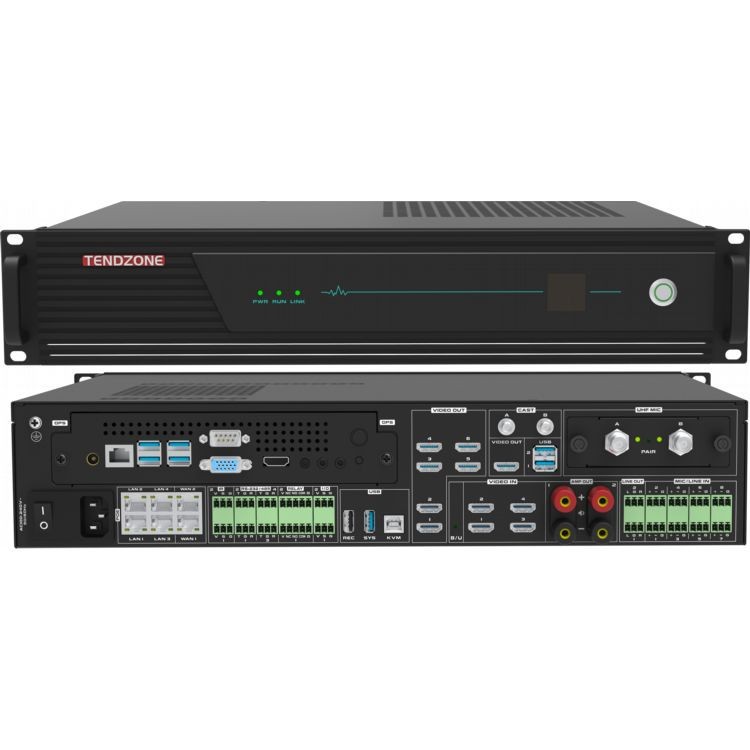

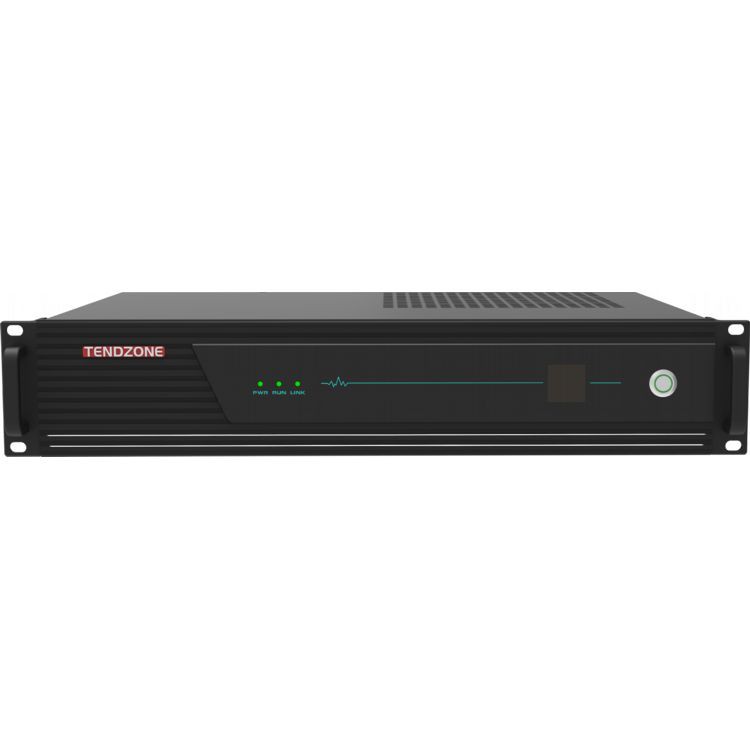

โปรเซสเซอร์แบบรวม 12 ใน 1

โครงการ

ข้อมูลจำเพาะ

ปลอดภัยและมั่นคง

นำสถาปัตยกรรมระบบระดับอุตสาหกรรมมาใช้ ซึ่งพัฒนาบนระบบ LINUX ปราศจากไวรัส

อินเทอร์เฟซข้อมูล

2 USB Type-A% 2c 1 USB Type-B

กล้องเครือข่าย

กล้องเครือข่ายท้องถิ่น 12 ตัว การส่งต่อเครือข่าย 4 ตัว

ตัวแปลงสัญญาณวิดีโอ

เข้ารหัส 1080P@30 สูงสุด 4 ช่อง, ถอดรหัส 1080P@60 สูงสุด 4 ช่อง หรือเข้ารหัส 1080P@30 สูงสุด 8 ช่อง และถอดรหัส 1080P@30 8 ช่อง

โปรโตคอลเสียงและวิดีโอ

เสียงรองรับ G.711, G.722, G722.1, G722.1C, AAC และรองรับการถอดรหัสสตรีมรหัสเสียง

วิดีโอรองรับ H.264HP , MP, BP, H265MP

ขั้วต่อจอแสดงผล

ฟังก์ชั่นแยกวิดีโอในตัวซึ่งสามารถรับรู้การสังเคราะห์หน้าจอเดียว / ภาพซ้อนภาพ / ภาพออกภาพ, การซ้อนทับคำบรรยาย, การซ้อนทับชื่อเทอร์มินัลและการแสดงโลโก้สถานีในแบบเดี่ยว, คู่, สาม, สี่, ห้า, หก, หน้าจอแยกเจ็ด, แปด, เก้า, สิบ, สิบสามและสิบหก

แผงควบคุม

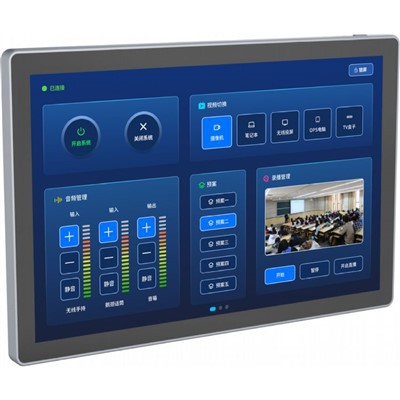

รองรับแผงควบคุมที่หลากหลาย ตัวเลือกหน้าจอสัมผัส Android แบบใช้สายขนาด 10.1- นิ้ว (มาตรฐานไม่มีตัวยึดติดผนัง ไม่รองรับ POE ) , หน้าจอสัมผัสเดสก์ท็อปเครือข่าย PoE ขนาด 10.1- นิ้ว 10.{{5 }}หน้าจอสัมผัสเครือข่าย PoE ติดผนังขนาดนิ้ว (มาตรฐานพร้อมกล่องด้านล่างติดผนัง)

อัตราตัวแปลงสัญญาณ

สูงสุด 16 ช่องสัญญาณ 1080P codec, 512Kbps~16Mbps ต่อช่อง

อินพุตเสียง

8-ทาง อินพุตเทอร์มินัล Phoenix (รองรับอินพุต MIC ของ Phantom Power 48V หรือสายในอินพุตเชิงเส้น) , 4 -ทาง อินพุตเสียงแบบฝัง HDMI, 1-ทาง อินพุตเสียง OPS, 1-ทาง อินพุตเสียงการฉายภาพแบบไร้สาย (อุปกรณ์เสริม), 1- วิธีอินพุตเสียงโมดูลคำพูดไร้สาย (อุปกรณ์เสริม)

เอาต์พุตเสียง

4- เอาต์พุตเสียงไลน์เอาท์ทาง (หรือเอาต์พุตสเตอริโอเทอร์มินัล L/R Phoenix 2 คู่), 2- เอาต์พุตเครื่องขยายสัญญาณดิจิตอลทาง 100W@8 โอห์ม (หรือ 2- ทาง 150W@4 โอห์มแบบดิจิทัล เอาต์พุตเครื่องขยายเสียง) 2 - ทางเอาต์พุตเสียงแบบฝัง HDMI ; รองรับการปรับระดับเสียง รองรับการซิงโครไนซ์และมิกซ์เสียง HDMI OUT1 รองรับการขยายอินพุตเสียงทั้งหมด, HDMI OUT2~HDMI OUT6 รองรับเฉพาะการขยายเสียงสตรีม RSTP ของเครือข่ายเท่านั้น

อินพุตวิดีโอ

อินเทอร์เฟซอินพุต HDMI 4 ช่อง, อินพุตกล้องเครือข่าย IP 16 ช่อง; รองรับอินพุต HDMI IN1 และ HDMI IN3 ที่มีความละเอียดสูงสุด 4K30 และรองรับอินพุต HDMI IN2 และ HDMI IN4 ที่มีความละเอียดสูงสุด 1920*1080@60;

เอาท์พุทวิดีโอ

1) 6- อินเทอร์เฟซเอาต์พุต HDMI ของช่อง ซึ่ง HDMI OUT2~HDMI OUT6 เป็นเอาต์พุตสัญญาณที่คล้ายคลึงกัน HDMI OUT1 รองรับความละเอียดสูงสุดของเอาต์พุต 4K30 และ HDMI OUT2~HDMI OUT6 รองรับความละเอียดสูงสุดของเอาต์พุต 1920*1080@60;

2) เมื่อคอมพิวเตอร์ OPS ในตัวเปิดการประชุม Tencent (หากกล้องเชื่อมต่อกับ HDMI IN) หน้าจอคอมพิวเตอร์ OPS ในตัวสามารถส่งออกจาก HDMI OUT1 เท่านั้น และ HDMI OUT2~6 สามารถแสดงเฉพาะหน้าจอของ กล้องที่เชื่อมต่อกับ HDMI IN;

3) เมื่อ OPS ในตัวเปิดการประชุม Tencent (เมื่อมีกล้อง USB เพียงตัวเดียวเชื่อมต่อโดยตรงกับพอร์ต USB ของ OPS เป็นคอลเลกชันกล้องการประชุมของ Tencent) หน้าจอคอมพิวเตอร์ OPS ในตัวสามารถส่งออกจาก HDMI OUT1~ 6;

4) เมื่อการประชุม Tencent ไม่อยู่ระหว่างดำเนินการ สามารถเลือกเอาต์พุตของ HDMI OUT1 และ HDMI OUT2~6 ได้จากการฉายภาพหน้าจอไร้สาย คอมพิวเตอร์ OPS ในตัว และ HDMI IN1~4;

การประมวลผลเสียง

รองรับการยกเลิกเสียงก้องอัตโนมัติ (AEC), การควบคุมอัตราขยายอัตโนมัติ (AGC), การยกเลิก/ระงับสัญญาณรบกวนอัตโนมัติ (ANC /ANS), การยกเลิกสัญญาณตอบรับอัตโนมัติ (AFC), มิกซ์เมทริกซ์ (AM), การชดเชยการสูญเสียแพ็กเก็ต (PLC)

การประมวลผลวิดีโอ

รองรับการปรับความละเอียดวิดีโอ การสลับ การจัดสรร การแบ่งหน้าจอ การแสดงภาพซ้อนทับคำบรรยายแบบเลื่อน การซ้อนทับชื่อเทอร์มินัล การแสดงโลโก้สถานี และการปรับพารามิเตอร์รูปภาพ การซ้อนทับชื่อคำบรรยายและเทอร์มินัลรองรับการปรับตำแหน่งโดยพลการ โลโก้สถานีรองรับการปรับตำแหน่งซ้ายบน ขวาบน ซ้ายล่าง และขวาล่าง และรองรับการปรับการแสดงผลแบบโปร่งใส

โปรโตคอลการสื่อสาร

SIP, BFCP สตรีมคู่ , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP , RTCP, เทลเน็ต, TLS;

อินเทอร์เฟซเครือข่าย

1 พอร์ต WAN, 5 พอร์ต LAN; หรือตั้งค่าพอร์ตเครือข่ายให้เชื่อมต่อเต็มจำนวน 6 พอร์ต พอร์ตเครือข่าย 4 พอร์ตรองรับแหล่งจ่ายไฟ PoE

หมายเหตุ: หากคุณต้องการเชื่อมต่อกับสวิตช์ PoE ของบริษัทอื่น เราขอแนะนำให้คุณใช้พอร์ตเครือข่ายที่ไม่รองรับ PoE เพื่อเชื่อมต่อกับสวิตช์ PoE ของอีกฝ่าย เพื่อให้แน่ใจว่าพอร์ตเครือข่ายพอร์ตใดพอร์ตหนึ่งไม่ได้จ่ายไฟ PoE ภายนอก . พยายามอย่าเชื่อมต่อถึงกันโดยตรงโดยใช้อินเทอร์เฟซ PoE

ฟังก์ชั่นการผสม

นอกจากนี้ยังรองรับเสียงท้องถิ่น เสียงแบบฝัง HDMI และเสียงระยะไกลการเข้าถึงเครือข่าย RTSP ที่เข้าสู่มิกเซอร์ และสามารถเลือกมิกซ์แบบไดนามิกได้ นอกจากนี้ยังรองรับอินพุตเสียง OPS ในตัว อินพุตเสียงการฉายภาพหน้าจอไร้สายในตัว (อุปกรณ์เสริม) และอินพุตเสียงโมดูลพูดไร้สายในตัว (อุปกรณ์เสริม) ที่เข้าสู่เครื่องผสม

การควบคุมจากส่วนกลาง

การควบคุมส่วนกลางแบบสัมผัสเดียว: ระบบสวิตช์, ปรับระดับเสียงเอาต์พุต, แหล่งสัญญาณสวิตช์, การควบคุมกล้อง, การควบคุมการบันทึกและการแพร่ภาพกระจายเสียง, การโทรระยะไกล, การควบคุมสภาพแวดล้อม ฯลฯ

รองรับการจ่ายไฟ 12V ให้กับแผงควบคุมผ่านทางพอร์ต RELAY

อินเตอร์เฟซการควบคุมสิ่งแวดล้อม

3-ทาง RS-232/485 อินเตอร์เฟส, 1*RS232/RS485 DEBUG , 2-ทางรีเลย์, 2-ทาง I/O, 2-ทางอินฟราเรด IR

การประชุมทางวิดีโอ

รองรับการประชุมผ่านวิดีโอแบบจุดต่อจุด H.323 และการส่งสตรีมเสริม

รองรับการประชุมทางวิดีโอแบบจุดต่อจุด SIP และการส่งสตรีมเสริม

เครื่องเดียวรองรับการประชุมปาร์ตี้ได้สูงสุด 6- (ผ่านโปรโตคอล SIP) รองรับการสร้างเทมเพลตการประชุมหลายรายการ รองรับการประชุมตามกำหนดเวลา และจัดการประชุมโดยอัตโนมัติตามเวลาที่กำหนด คุณสามารถเชิญเทอร์มินัลใหม่ให้เข้าร่วมการประชุมระหว่างการประชุม หรือไล่เทอร์มินัลออกจากการประชุม คุณสามารถปิดเสียง/เปิดเสียงสถานที่ใดๆ หรือปิด/เปิดเสียงสถานที่ทั้งหมดได้ด้วยคลิกเดียว

เมื่อใช้โปรโตคอล H.323 รองรับการลงทะเบียน GK และสามารถโทรออกผ่านหมายเลขสั้นได้

เมื่อใช้โปรโตคอล SIP ระบบรองรับการลงทะเบียน SIP และสามารถโทรออกผ่านหมายเลขสั้นๆ ได้

สตรีมแบบพุช

รองรับการสตรีมไปยังแพลตฟอร์มสตรีมมิ่งสดที่แตกต่างกันไม่น้อยกว่า 8 แพลตฟอร์มในเวลาเดียวกัน

ฟังก์ชั่นการถ่ายทอดสด

รองรับได้ถึง 10-channel multicast , การถ่ายทอดสด และตามความต้องการ

ฟังก์ชั่นการบันทึก

รองรับการใช้เป็นสถานีกระจายเสียงและกระจายเสียงและไคลเอนต์ โดยมีสตรีมการบันทึกในเครื่องสูงสุด 4 รายการ (หรือการบันทึก 1 4K ภาพ) รูปแบบไฟล์การบันทึกและการออกอากาศคือ MP4 รองรับการคัดลอก USB แฟลชไดรฟ์โดยอัตโนมัติ บังคับให้อัปเกรดระบบแฟลชไดรฟ์ USB และคืนค่าการกำหนดค่าเริ่มต้น รองรับการจัดการเนื้อหาไฟล์บันทึก (ดาวน์โหลด/ส่งออก/แก้ไข/ลบ)

ฮาร์ดดิสก์ภายใน

ฮาร์ดไดรฟ์มาตรฐานระบบรักษาความปลอดภัยขนาด 2TB 3.5- นิ้ว สามารถขยายเป็นฮาร์ดไดรฟ์ขนาด 12TB ผ่าน USB ได้

การสื่อสารผ่านเครือข่าย

รองรับการผสมและเล่นเสียง 4 - ช่อง รองรับเครือข่ายสลีปและปลุก สวิตช์ระบบสัมผัสเดียว

ฟังก์ชั่นการบำรุงรักษา

รองรับการจัดการอินเทอร์เฟซเว็บ ให้การกำหนดค่าพอร์ตอุปกรณ์อย่างรวดเร็ว รองรับการแก้ไขรหัสผ่านพอร์ตเว็บ การแก้ไขที่อยู่ IP การรีเซ็ตเป็นค่าจากโรงงาน การอัพเกรดซอฟต์แวร์ ไฟแสดงสถานะ การเรียนรู้อินฟราเรด การจัดการบันทึก การดีบักพอร์ตอนุกรม การดีบักระยะไกล Telnet การทำงานระยะไกล และการจัดการการบำรุงรักษา

โมดูลคอมพิวเตอร์ OPS ในตัว

1) โมดูลคอมพิวเตอร์ OPS (เวอร์ชัน Windows) การกำหนดค่ามาตรฐานรวมคอมพิวเตอร์รุ่นที่ 11 ของ OPS หน่วยความจำ 16G ฮาร์ดดิสก์ 512G ติดตั้งพร้อมกับระบบปฏิบัติการ Windows 11 Professional

2) สามารถติดตั้งฟังก์ชัน Tencent Conference ได้ ซึ่งรองรับการใช้สัญญาณวิดีโอและเสียงภายนอกเป็นกล้องและไมโครโฟนของ Tencent Conference ในเวลาเดียวกัน อินเทอร์เฟซวิดีโอ Tencent Conference สามารถส่งออกผ่านอินเทอร์เฟซ HDMI OUT1 ในเครื่องและขยายผ่านอินเทอร์เฟซเสียงในเครื่อง

3) อินเทอร์เฟซ HDMI OUT2 ใช้เป็นแหล่งสัญญาณเดียวสำหรับอินพุตวิดีโอ Tencent Conference;

ฟังก์ชั่นการฉายภาพหน้าจอไร้สาย

1) โมดูลการฉายภาพหน้าจอไร้สายเสริมรองรับการส่งภาพเดสก์ท็อปของเทอร์มินัลพีซี/โทรศัพท์มือถือ/PAD แบบพกพาไปยังโหนดคลาวด์แบบไฮเปอร์คอนเวิร์จผ่านเครื่องส่งการฉายภาพหน้าจอไร้สายหรือไคลเอนต์การฉายภาพหน้าจอ และส่งออกผ่านอินเทอร์เฟซ HDMI OUT ในเครื่องเพื่อให้เกิดการแบ่งปันแบบไร้สาย ฟังก์ชั่นต่างๆ เช่น การแชร์รูปภาพ/การนำเสนอ/ไฟล์วิดีโอ/การทำงานร่วมกันในสำนักงาน

2) USB1 ใช้สำหรับจับคู่กับเครื่องส่งสัญญาณฉายภาพหน้าจอไร้สาย USB2 ใช้สำหรับอัพเกรดเวอร์ชันซอฟต์แวร์ของโมดูลรับการฉายภาพหน้าจอไร้สาย

3) เสาอากาศของโมดูลรับสัญญาณไร้สายสามารถขยายไปที่เพดานห้องประชุมเพื่อเพิ่มสัญญาณการรับสัญญาณของหน้าจอการฉายภาพแบบไร้สาย

โมดูลพูดไร้สายในตัว

โมดูลไมโครโฟนไร้สาย/คลิปหนีบปกเสื้อ/ชุดหูฟัง ซึ่งรองรับการจับคู่กับโหนดคลาวด์แบบไฮเปอร์คอนเวอร์จ เป็นแหล่งเสียงสำหรับการเสริมเสียงในท้องถิ่น การบันทึกในท้องถิ่นและการบันทึกการประชุมแบบกระจายเสียง และการเสริมเสียงพูดในการประชุมผ่านวิดีโอ

โมดูลรับเสียงพูดไร้สาย UHF รองรับไมโครโฟน 2 ตัวที่พูดในเวลาเดียวกัน

การติดตั้ง

การติดตั้งตู้มาตรฐานโทรคมนาคม 2 U แนะนำให้ติดตั้งใกล้กับอุปกรณ์ต่อพ่วงเพื่อลดภาระงานสายไฟ

ขนาดอุปกรณ์

ขนาดผลิตภัณฑ์: กว้าง * สูง * ลึก 436.8 มม. * 89 มม. * 320 มม
ขนาดบรรจุภัณฑ์: กว้าง*สูง*ลึก 620 มม.* 160 มม.* 605 มม

แรงดันและกระแสอินพุต

AC100%~240V/50%~60Hz

การใช้พลังงานของอุปกรณ์

หากไม่มีเอาต์พุตลำโพงภายนอกและอุปกรณ์ขับเคลื่อน POE: การใช้พลังงานโดยทั่วไป80W

เมื่อเชื่อมต่อลำโพงภายนอกสองตัวและอุปกรณ์ที่ใช้ POE ภายนอก: การใช้พลังงานเต็มโหลด350 W

น้ำหนักอุปกรณ์

น้ำหนักสุทธิของเครื่องทั้งหมดคือ 9.3 กก. และน้ำหนักรวมพร้อมบรรจุภัณฑ์คือ 12 กก

อุณหภูมิในการทำงาน

0~45 องศา ใช้งานได้

ความชื้นสูง

10% ถึง 90% ระดับความสูงน้อยกว่าหรือเท่ากับ 5,000 เมตร
