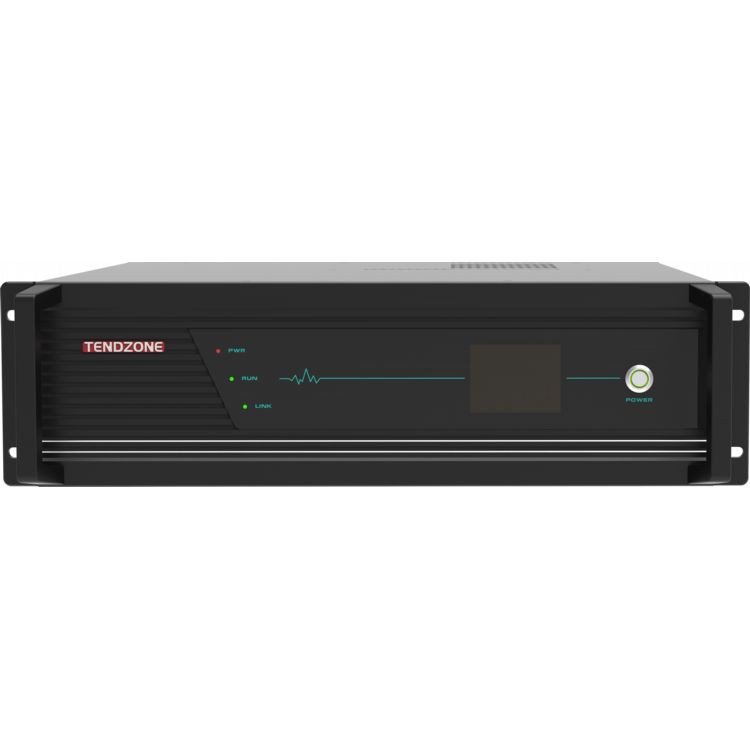

โปรเซสเซอร์รวม 13 ใน 1 เดียว

โครงการ

ข้อมูลจำเพาะ

ปลอดภัยและมั่นคง

นำสถาปัตยกรรมระบบระดับอุตสาหกรรมมาใช้ ซึ่งพัฒนาโดยใช้ระบบสมองกลฝังตัว ปราศจากการบุกรุกของไวรัส

อินเทอร์เฟซข้อมูล

2 USB Type-A% 2c 1 USB Type-B

กล้องเครือข่าย

กล้องเครือข่ายท้องถิ่น 16 ตัว การส่งต่อเสียงและวิดีโอเครือข่าย 8 ตัว

ตัวแปลงสัญญาณวิดีโอ

เข้ารหัส 1080P60 สูงสุด 4 ช่อง, ถอดรหัส 1080P@60 สูงสุด 4 ช่อง หรือเข้ารหัส 1080P@30 สูงสุด 8 ช่อง และถอดรหัส 1080P@30 8 ช่อง

โปรโตคอลเสียงและวิดีโอ

เสียงรองรับ G.711, G.722, G722.1, G722.1C, AAC รองรับการถอดรหัสสตรีมรหัสเสียง ; รองรับการเข้ารหัสสตรีมโค้ดเสียงอิสระของช่อง 8- รองรับการบันทึกและจัดเก็บข้อมูลเสียงอิสระ

วิดีโอรองรับ H.264HP , MP, BP, H265MP ;

ขั้วต่อจอแสดงผล

ฟังก์ชั่นการแยกวิดีโอในตัวซึ่งสามารถรับรู้การสังเคราะห์ภาพหน้าจอเดียว / ภาพในภาพ / ภาพออกภาพเช่นการแยกหน้าจอเดียว, การแยกหน้าจอคู่, การแยกสามหน้าจอ, การแยกสี่หน้าจอ, ห้า- การแยกหน้าจอ, การแยกหกหน้าจอ, การแยกเจ็ดหน้าจอ, การแยกแปดหน้าจอ, การแยกหน้าจอเก้าหน้าจอ, การแยกสิบหน้าจอ, การแยกสิบสามหน้าจอ และการแยกหน้าจอสิบหก; จอแสดงผลการสังเคราะห์หลายหน้าจออิสระสูงสุดสี่กลุ่ม รองรับเอาต์พุตหน้าจอ 2K/4K;

แผงควบคุม

รองรับแผงควบคุมที่หลากหลาย ตัวเลือกหน้าจอสัมผัส Android แบบใช้สายขนาด 10.1- นิ้ว (มาตรฐานไม่มีตัวยึดติดผนัง ไม่รองรับ POE ) , หน้าจอสัมผัสเดสก์ท็อปเครือข่าย PoE ขนาด 10.1- นิ้ว 10.{{5 }} นิ้วเครือข่าย PoE หน้าจอสัมผัสแบบฝังผนัง (กล่องมาตรฐานฝังผนังด้านล่าง), 4- นิ้วเครือข่าย PoE รุ่น 86 หน้าจอสัมผัสแบบกล่อง

อัตราตัวแปลงสัญญาณ

ตัวแปลงสัญญาณ 1080P สูงสุด 16 ช่อง, 512Kbps~16Mbps ต่อช่อง

อินพุตเสียง

8- ทางอินพุตเทอร์มินัล Phoenix (รองรับอินพุต MIC ของ Phantom Power 48V หรือสายในอินพุตเชิงเส้น), 8 - ทางอินพุตเสียงแบบฝัง HDMI, 16- ทางเสียง RTSP ทาง, 2- ทาง DSP เสียง , 1- วิธีอินพุตเสียง OPS, 1- วิธีอินพุตเสียงการฉายภาพหน้าจอไร้สาย, 1- วิธีอินพุตเสียงโมดูลคำพูดไร้สาย, ระบบเสียงพูดแบบดิจิทัลในมือ การเข้าถึงไมโครโฟนแบบดิจิทัล (DIGIT พอร์ตเครือข่ายไมค์ รองรับการเชื่อมต่อไมโครโฟนดิจิตอลในมือ 2 ตัว)

เอาต์พุตเสียง

4-ทาง เอาต์พุตเสียงไลน์เอาท์, 4-ทาง 200W@8 โอห์ม เอาต์พุตระบบเสียงดิจิตอล , 8 -ทาง เอาต์พุตเสียงแบบฝัง HDMI, 10-ทาง DSP, 1-ทาง เอาต์พุต OPS ; รองรับการปรับระดับเสียง เสียงรองรับการซิงโครไนซ์และมิกซ์

อินพุตวิดีโอ

8- ช่องอินพุต 4K HDMI อินพุต , 16- ช่องอินพุตกล้องเครือข่าย IP, 1- ช่องอินพุต OPS ภายใน, 1- ช่องอินพุตการฉายภาพหน้าจอไร้สายภายใน

เอาท์พุทวิดีโอ

8- ช่อง 4K เอาต์พุต HDMI อินเทอร์เฟซ 8- ช่อง RTMP สตรีมมิ่ง 1- ช่องเอาต์พุต OPS ภายใน รองรับเอาต์พุต HDMI เสียงติดตามการสลับ

การประมวลผลเสียง

รองรับการยกเลิกเสียงก้องอัตโนมัติ (AEC), การควบคุมอัตราขยายอัตโนมัติ (AGC), การยกเลิก/ระงับสัญญาณรบกวนอัตโนมัติ (ANC /ANS), การยกเลิกสัญญาณตอบรับอัตโนมัติ (AFC), มิกซ์เมทริกซ์ (AM), การชดเชยการสูญเสียแพ็กเก็ต (PLC)

การประมวลผลวิดีโอ

รองรับการปรับความละเอียดวิดีโอ การสลับ การจัดสรร การแยกหน้าจอ การซ้อนทับคำบรรยาย และการปรับพารามิเตอร์รูปภาพ

โปรโตคอลการสื่อสาร

SIP, BFCP สตรีมคู่ , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, เทลเน็ต, TLS;

อินเทอร์เฟซเครือข่าย

2 พอร์ต WAN, 6 พอร์ต LAN; หรือตั้งค่าพอร์ตเครือข่ายให้เชื่อมต่อเต็มจำนวน 8 พอร์ต พอร์ตเครือข่าย 4 พอร์ตรองรับแหล่งจ่ายไฟ PoE

ฟังก์ชั่นการผสม

รองรับเสียงท้องถิ่น เสียงฝัง HDMI และเสียงระยะไกลการเข้าถึงเครือข่าย RTSP เพื่อเข้าสู่มิกเซอร์ และสามารถเลือกมิกซ์แบบไดนามิกได้ ยังรองรับอินพุตเสียง OPS ในตัว อินพุตเสียงการฉายภาพหน้าจอไร้สายในตัว และอินพุตเสียงโมดูลพูดไร้สายในตัวเพื่อเข้าสู่มิกเซอร์

การควบคุมจากส่วนกลาง

การควบคุมส่วนกลางแบบสัมผัสเดียว: ระบบสวิตช์, ปรับระดับเสียงเอาต์พุต, แหล่งสัญญาณสวิตช์, การควบคุมกล้อง, การควบคุมการบันทึกและการแพร่ภาพกระจายเสียง, การโทรระยะไกล, การควบคุมสภาพแวดล้อม ฯลฯ

อินเตอร์เฟซการควบคุมสิ่งแวดล้อม

3-ทาง RS-232/485 อินเตอร์เฟส, 1*RS232/RS485 DEBUG , 2-ทางรีเลย์ (พร้อมแหล่งจ่ายไฟภายนอก 12V ), 2- ทาง I/O, {{ 9}}ทางอินฟราเรด IR

การประชุมทางวิดีโอ

รองรับการประชุมผ่านวิดีโอแบบจุดต่อจุด H.323 และการส่งสตรีมเสริม

รองรับการประชุมทางวิดีโอแบบจุดต่อจุด SIP และการส่งสตรีมเสริม

เครื่องเดียวรองรับการประชุมปาร์ตี้ได้สูงสุด 6- (ผ่านโปรโตคอล SIP) รองรับการสร้างเทมเพลตการประชุมหลายรายการ รองรับการประชุมตามกำหนดเวลา และจัดการประชุมโดยอัตโนมัติตามเวลาที่กำหนด คุณสามารถเชิญเทอร์มินัลใหม่ให้เข้าร่วมการประชุมระหว่างการประชุม หรือไล่เทอร์มินัลออกจากการประชุม คุณสามารถปิดเสียง/เปิดเสียงสถานที่ใดๆ หรือปิด/เปิดเสียงสถานที่ทั้งหมดได้ด้วยคลิกเดียว

เมื่อใช้โปรโตคอล H.323 รองรับการลงทะเบียน GK และสามารถโทรออกผ่านหมายเลขสั้นได้

เมื่อใช้โปรโตคอล SIP รองรับการลงทะเบียน SIP และสามารถโทรออกผ่านหมายเลขสั้นได้

ในระหว่างการประชุมทางวิดีโอ รองรับการส่งเสียงและวิดีโอที่เข้ารหัส การเข้ารหัสการโทรแบบจุดต่อจุด และการเข้ารหัสการประชุมทางวิดีโอหลายฝ่าย เพื่อป้องกันไม่ให้เสียงและวิดีโอถูกดักฟังในระหว่างการประชุมทั้งหมด

ฟังก์ชั่นการถ่ายทอดสด

รองรับได้ถึง 10-channel multicast , การถ่ายทอดสด และตามความต้องการ

ฟังก์ชั่นการบันทึก

รองรับการใช้เป็นสถานีกระจายเสียงและกระจายเสียงและไคลเอนต์ รองรับการบันทึกเสียงและวิดีโอ 6 ช่องในเวลาเดียวกัน รองรับการสังเคราะห์ 1 4การบันทึกหลายหน้าจอ K (เช่น 1 ช่องสัญญาณของหน้าจอเสมือนสังเคราะห์ 4K สังเคราะห์โดยหลายช่องสัญญาณของหน้าจอ 1920*1080 ไม่รองรับการบันทึกแหล่งอินพุต 4K HDMI หรือ IPC) ; รูปแบบไฟล์การบันทึกและการออกอากาศเป็น MP4 รองรับการตั้งค่าสำเนาดิสก์ USB อัตโนมัติ/ด้วยตนเอง บังคับให้อัปเกรดระบบดิสก์ USB และคืนค่าการกำหนดค่าเริ่มต้น รองรับการเบิร์นซีดี USB รองรับการจัดการเนื้อหาไฟล์บันทึก (ดาวน์โหลด/ส่งออก/แก้ไข/ลบ)

ฮาร์ดดิสก์ภายใน

ฮาร์ดดิสก์มาตรฐาน 2TB 3.5- นิ้วระดับ Surveillance รองรับฮาร์ดดิสก์สูงสุด 16TB (ช่องเสียบดิสก์เดี่ยว)

รองรับสล็อตฮาร์ดดิสก์คู่และรองรับการติดตั้งฮาร์ดดิสก์ระดับ Surveillance ภายในสองตัว

รองรับการขยายฮาร์ดดิสก์ภายนอกผ่าน USB;

ประหยัดพลังงานและรักษาสิ่งแวดล้อม

รองรับเครือข่ายสลีปและปลุกสวิตช์ระบบสัมผัสเดียว

ฟังก์ชั่นการบำรุงรักษา

รองรับการจัดการอินเทอร์เฟซเว็บ ให้การกำหนดค่าพอร์ตอุปกรณ์อย่างรวดเร็ว รองรับการแก้ไขรหัสผ่านพอร์ตเว็บ การปรับเปลี่ยนที่อยู่ IP การรีเซ็ตเป็นค่าจากโรงงาน การอัพเกรดซอฟต์แวร์ ไฟแสดงสถานะ การเรียนรู้อินฟราเรด การจัดการบันทึก การดีบักพอร์ตอนุกรม การดีบักระยะไกล Telnet การทำงานระยะไกล และการจัดการการบำรุงรักษา

คอมพิวเตอร์ OPS ในตัว

คอมพิวเตอร์ Fusion OPS, หน่วยความจำ 16G, ฮาร์ดดิสก์ 512G

ฟังก์ชั่นการฉายภาพหน้าจอไร้สายในตัว

รองรับการฉายภาพหน้าจอในคลิกเดียวด้วยเครื่องส่งสัญญาณฉายภาพหน้าจอไร้สาย รองรับการฉายภาพหน้าจอด้วยเทอร์มินัลพีซี/โทรศัพท์มือถือ/ไคลเอนต์ PAD แบบพกพา รองรับเสาอากาศภายนอกเพื่อขยายสัญญาณรับสัญญาณ

โมดูลพูดไร้สายในตัว

รองรับการพูดด้วยไมโครโฟนสองตัวในเวลาเดียวกัน รองรับเครื่องส่งสัญญาณไมโครโฟนแบบใช้มือถือไร้สาย/คลิปหนีบปก/ชุดหูฟัง รองรับเสาอากาศภายนอกเพื่อขยายสัญญาณการรับสัญญาณ

การติดตั้ง

การติดตั้งตู้มาตรฐานโทรคมนาคม 3U

ขนาดอุปกรณ์

ขนาดผลิตภัณฑ์: กว้าง * ลึก * สูง 437 มม. * 442 มม. * 132.5 มม. ( รวมที่จับ )

ขนาดผลิตภัณฑ์: กว้าง * ลึก * สูง 437 มม. * 410 มม. * 132.5 มม. ( ไม่รวมที่จับ)

แรงดันและกระแสอินพุต

AC100~240V/50~60Hz

การใช้พลังงานของอุปกรณ์

การใช้พลังงานโดยทั่วไป50W; การใช้พลังงานเต็มโหลด750W

น้ำหนักอุปกรณ์

น้ำหนักสุทธิของเครื่องทั้งหมดคือ 14.6 กก. น้ำหนักรวมคือ 16 กก

อุณหภูมิในการทำงาน

0~45 องศา ใช้งานได้

ระดับความสูงความชื้น

10% ถึง 90% ระดับความสูงน้อยกว่าหรือเท่ากับ 5,000 เมตร

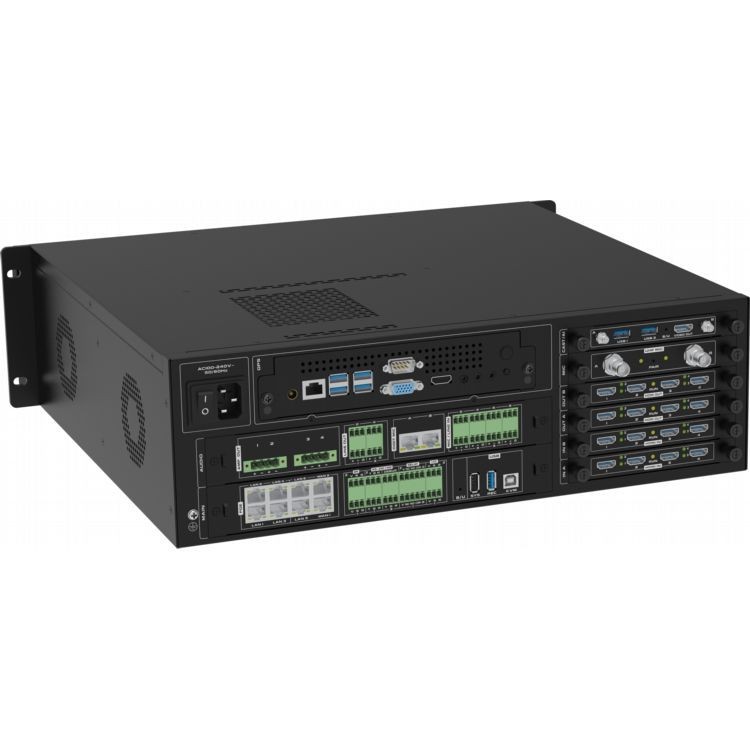

แชสซีโฮสต์ (บอร์ดควบคุมหลักและบอร์ดเสียงเป็นมาตรฐาน ส่วนบอร์ดอื่นๆ เป็นตัวเลือก)

แชสซีโฮสต์

การ์ดควบคุมหลักในตัวมาตรฐาน (การ์ดหลัก) และการ์ดเสียง (การ์ดเสียง)

แผงควบคุมหลัก (การ์ดหลัก)

ประกอบด้วยพอร์ต Gigabit Ethernet 8 พอร์ต (รวม 4 POE), พอร์ต RS-232/485 3 พอร์ต, 1*RS232/RS485 DEBUG , พอร์ต RELAY 2 พอร์ต, พอร์ต I/O 2 พอร์ต, พอร์ต IR อินฟราเรด 2 พอร์ต, พอร์ต USB Type-A 2 พอร์ต , 1 พอร์ต USB Type-B

บอร์ดเสียง (การ์ดเสียง)

ระบบพูดด้วยเสียงดิจิตอลแบบ Hand-in-Hand รองรับการเข้าถึงลิงก์ไมโครโฟนดิจิตอลแบบ Hand-in-Hand 2 ช่อง (พอร์ตเครือข่าย DIGIT MIC) 8- ทางอินพุต MIC/LINE ของเทอร์มินัล Phoenix (รองรับอินพุตหรือสัญญาณเข้าของ MIC กำลัง 48V Phantom Power อินพุตเชิงเส้น), 4- เอาต์พุต LINE OUT เสียงของสายเทอร์มินัล Phoenix, 4- เอาต์พุตเครื่องขยายสัญญาณเสียงดิจิตอล (4x200W@8Ω)

แชสซีโฮสต์สามารถติดตั้งบอร์ดเสริมได้ดังต่อไปนี้:

การ์ดอินพุต HDMI สี่ช่องสัญญาณ CR-4I-HDMI

ประเภทบอร์ด

การ์ดอินพุต HDMI สี่ช่องการ์ดหนึ่งใบติดตั้งในโฮสต์เพื่อจัดส่ง

การปรับตัวของโฮสต์

โฮสต์เดียวรองรับการ์ดอินพุต HDMI สูงสุด 2 การ์ด

สัญญาณอินพุต

4-ช่องสัญญาณ HDMI รองรับอินพุตสัญญาณเสียงแบบฝัง

ช่องเสียบอินพุต

ขั้วต่อพินตัวเมียชนิด A 19-

ประเภทสัญญาณ

HDMI, DVI-D, ระบุสัญญาณอินพุตอัตโนมัติ

ปณิธาน

ความละเอียดอินพุตสูงสุด 4K30

รูปแบบเสียง

รองรับรูปแบบ PCM

มาตรฐาน

รองรับ HDMI 2.0

การจัดการอีดีดี

รองรับการนำเข้า EDID

คุณสมบัติอื่นๆ

รองรับฟังก์ชั่นการซ้อนทับอักขระ

การ์ดเอาต์พุต HDMI สี่ทาง CR-4O-HDMI

ประเภทบอร์ด

การ์ดเอาต์พุต HDMI สี่ช่องการ์ดหนึ่งใบติดตั้งในโฮสต์เพื่อจัดส่ง

การปรับตัวของโฮสต์

โฮสต์เดียวรองรับการ์ดเอาต์พุต HDMI สูงสุด 2 การ์ด

สัญญาณเอาท์พุต

4-ช่องสัญญาณ HDMI รองรับเอาต์พุตสัญญาณเสียงแบบฝัง

ช่องเสียบอินพุต

ขั้วต่อพินตัวเมียชนิด A 19-

ประเภทสัญญาณ

เอชดีเอ็มไอ, ดีวีไอ-ดี

ปณิธาน

ความละเอียดเอาต์พุตสูงสุด 4K30

มาตรฐาน

รองรับ HDMI 2.0

คุณสมบัติอื่นๆ

รองรับรูปแบบเอาต์พุตที่กำหนดได้

บอร์ด OPS CR-OPS-WIN

ประเภทบอร์ด

บอร์ด OPS โหลดเข้าสู่โฮสต์เพื่อจัดส่ง การกำหนดค่ามาตรฐานรวมคอมพิวเตอร์ OPS รุ่นที่ 11 OPS-I5A11-16-512 (16G+512G) ระบบปฏิบัติการ Windows 11 Professional ที่ติดตั้งไว้ล่วงหน้า (การกำหนดค่าเฉพาะอาจมีการจัดส่ง)

การปรับตัวของโฮสต์

โฮสต์เดียวรองรับการ์ด OPS สูงสุด 1 ใบ

ประสิทธิภาพของ OPS

(การกำหนดค่าเฉพาะอาจมีการจัดส่ง)

1. หกคอร์และสิบสองเธรด

2. ความถี่หลัก 2.7GHz-4.6GHz;

3. ระดับแคช 3 12MB;

4. การกำหนดค่าเมนบอร์ด: I5 11500;

5. กราฟิกการ์ด: Intel HD Graphics 750;

6. ความละเอียด 5K60HZ;

7. ความถี่พื้นฐาน: 350MHz;

8. ความถี่แบบไดนามิก: 1.3GHz;

9. การใช้พลังงานซีพียู: 65W;

10. การใช้พลังงานในการทำงานปกติ: 85W;

11. การใช้พลังงานสูงสุด: 120W;

การ์ดฉายภาพหน้าจอไร้สายและอุปกรณ์ฉายภาพหน้าจอ CR-VIA-CAST

ประเภทบอร์ด

มีการติดตั้งการ์ดโมดูลรับการฉายภาพหน้าจอไร้สายในโฮสต์เพื่อจัดส่ง การ์ดโมดูลรับการฉายภาพหน้าจอไร้สายมาพร้อมกับเครื่องส่งสัญญาณหน้าจอ WIFI แบบปุ่มเดียวผมเปีย VIA-T8; มาพร้อมกับเสาอากาศแบบก้านสั้น 2 ต้น สายต่อเสาอากาศ 2 เส้น และถ้วยดูด 2 อัน เพื่อป้องกันไม่ให้ตู้บังสัญญาณการฉายภาพบนหน้าจอไร้สาย

การปรับตัวของโฮสต์

โฮสต์เดียวรองรับการ์ดโมดูลรับการฉายภาพหน้าจอไร้สายสูงสุด 1 การ์ด

ประสิทธิภาพการฉายภาพแบบไร้สาย

1. โมดูลไวไฟ: 5GHz/2.4GHz

2. แบนด์วิดท์ Wi-Fi: 867MHz

3. เวลาเริ่มต้น:<15s

4. เวลาตอบสนองการฉายภาพหน้าจอ: น้อยกว่าหรือเท่ากับ 3 วินาที

5. เวลาตอบสนองการจอง: น้อยกว่าหรือเท่ากับ 2 วินาที

6. ระบบสนับสนุน: Windows / Mac OS / IOS / Android

7. โหมดการทำงาน: Plug and Play, การฉายภาพหน้าจอเพียงคลิกเดียว

8. วิธีการจับคู่: เสียบพอร์ต USB ของเครื่องรับเพื่อจับคู่โดยอัตโนมัติ

9. ความละเอียดในการส่ง: 1920 x 1080

10. อัตราเฟรม: 30fps และต่ำกว่า

11. อินเทอร์เฟซแหล่งจ่ายไฟ: USB2.0, USB3.0

12. อินเทอร์เฟซการส่งสัญญาณวิดีโอ: USB2.0, USB3.0

13. การตอบสนองแบบสัมผัส: 10 คะแนน @Windows/Mac OS

การ์ดไมโครโฟนไร้สายและไมโครโฟนมือถือ CR-MD-MIC

ประเภทบอร์ด

บอร์ดโมดูลรับเสียงพูดไร้สาย UHF ติดตั้งในโฮสต์เพื่อจัดส่ง บอร์ดโมดูลรับเสียงพูดไร้สาย UHF มาพร้อมกับไมโครโฟนมือถือไร้สาย 2 ตัว MD-13; มาพร้อมกับเสาอากาศแบบก้านสั้น 2 อัน สายต่อเสาอากาศ 2 เส้น และถ้วยดูด 2 อัน เพื่อป้องกันไม่ให้ตู้บังสัญญาณการฉายภาพแบบไร้สาย

การปรับตัวของโฮสต์

โฮสต์เดียวรองรับบอร์ดโมดูลรับเสียงพูดไร้สาย UHF สูงสุด 1 ตัว

ประสิทธิภาพของบอร์ดพูดไร้สาย UHF

พารามิเตอร์การ์ดรับไมโครโฟนไร้สาย:

1. ช่วงคลื่นความถี่ที่มองเห็นได้: 470-960MHz (ขึ้นอยู่กับภูมิภาค)

2. การตอบสนองของเสียง: 20 เฮิรตซ์-18 กิโลเฮิรตซ์;

3. ความเพี้ยนฮาร์มอนิกรวม:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100 เดซิเบล;

5. Signal-to-noise ratio: >92 เดซิเบล;

พารามิเตอร์ไมโครโฟนมือถือไร้สาย:

1. แกนไมโครโฟนเครื่องส่งสัญญาณแบบใช้มือถือ: ประเภทไดนามิก;

2. ช่วงการรับเข้า: 30 dB;

3. กำลังขับ RF: 10 มิลลิวัตต์;

4. ความต้องการพลังงาน: แบตเตอรี่อัลคาไลน์ขนาด AA (LR6) จำนวน 2 ก้อน;

5. อายุการใช้งานแบตเตอรี่: สูงสุด 10 ชั่วโมง;

6. ขนาด: 36 x 245 (มม.);

7. น้ำหนัก: 0.28KG;
