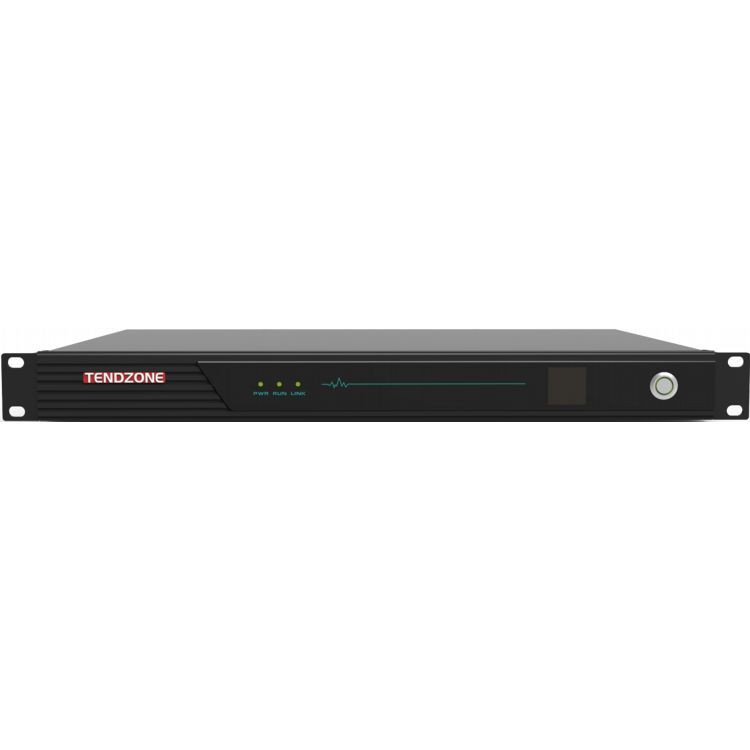

โปรเซสเซอร์แบบรวม 9 ใน 1

โครงการ

นักปีนเขา-1008

ปลอดภัยและมั่นคง

นำสถาปัตยกรรมระบบระดับอุตสาหกรรมมาใช้ ซึ่งพัฒนาบนระบบ LINUX ปราศจากไวรัส

อินเทอร์เฟซข้อมูล

2 USB Type-A% 2c 1 USB Type-B

กล้องเครือข่าย

กล้องเครือข่ายท้องถิ่น 12 ตัว การส่งต่อเครือข่าย 4 ตัว

ตัวแปลงสัญญาณวิดีโอ

รองรับการเข้ารหัสและถอดรหัสวิดีโอสูงสุด 4K60; รองรับการเข้ารหัส 1080P60 สูงสุด 4 ช่องสัญญาณและการถอดรหัส 1080P@60 สูงสุด 4 ช่องสัญญาณ หรือการเข้ารหัส 1080P@30 8 ช่องและการถอดรหัส 1080P@30 8 ช่อง

โปรโตคอลเสียงและวิดีโอ

เสียงรองรับ G.711, G.722, G722.1, G722.1C, AAC และรองรับการถอดรหัสสตรีมรหัสเสียง

วิดีโอรองรับ H.264HP , MP, BP, H265MP

ขั้วต่อจอแสดงผล

ฟังก์ชั่นแยกวิดีโอในตัวซึ่งสามารถรับรู้การสังเคราะห์หน้าจอเดียว / ภาพซ้อนภาพ / ภาพออกภาพ, การซ้อนทับคำบรรยาย, การซ้อนทับชื่อเทอร์มินัลและการแสดงโลโก้สถานีในแบบเดี่ยว, คู่, สาม, สี่, ห้า, หก, หน้าจอแยกเจ็ด, แปด, เก้า, สิบ, สิบสามและสิบหก

แผงควบคุม

รองรับแผงควบคุมที่หลากหลาย ตัวเลือกหน้าจอสัมผัส Android แบบใช้สายขนาด 10.1- นิ้ว (มาตรฐานไม่มีตัวยึดติดผนัง ไม่รองรับ POE ) , หน้าจอสัมผัสเดสก์ท็อปเครือข่าย PoE ขนาด 10.1- นิ้ว 10.{{5 }}หน้าจอสัมผัสเครือข่าย PoE ติดผนังขนาดนิ้ว (มาตรฐานพร้อมกล่องด้านล่างติดผนัง)

อัตราตัวแปลงสัญญาณ

สูงสุด 16 ช่องสัญญาณ 1080P codec, 512Kbps~16Mbps ต่อช่อง

อินพุตเสียง

8- ทางอินพุตเทอร์มินัล Phoenix (รองรับอินพุต MIC ของ Phantom Power 48V หรือสายในอินพุตเชิงเส้น) , 4- ทางอินพุตเสียงแบบฝัง HDMI

เอาต์พุตเสียง

4- เอาต์พุตเสียงไลน์เอาท์ทาง (หรือเอาต์พุตสเตอริโอเทอร์มินัล L/R Phoenix 2 คู่), 2- เอาต์พุตเครื่องขยายสัญญาณดิจิตอลทาง 100W@8 โอห์ม (หรือ 2- ทาง 150W@4 โอห์มแบบดิจิทัล เอาต์พุตเครื่องขยายเสียง) 2- ทางเอาต์พุตเสียงแบบฝัง HDMI ; รองรับการปรับระดับเสียง เสียงรองรับการซิงโครไนซ์และมิกซ์

อินพุตวิดีโอ

อินเทอร์เฟซอินพุต HDMI 4 ช่อง, อินพุตกล้องเครือข่าย IP 16 ช่อง; รองรับอินพุต HDMI IN1 และ HDMI IN3 ที่มีความละเอียดสูงสุด 4K30 และรองรับอินพุต HDMI IN2 และ HDMI IN4 ที่มีความละเอียดสูงสุด 1920*1080@60;

เอาท์พุทวิดีโอ

2 อินเทอร์เฟซเอาต์พุต HDMI, HDMI OUT1 และ HDMI OUT2 รองรับเอาต์พุตความละเอียดสูงสุด 4K30;

การประมวลผลเสียง

รองรับการยกเลิกเสียงก้องอัตโนมัติ (AEC), การควบคุมอัตราขยายอัตโนมัติ (AGC), การยกเลิก/ระงับสัญญาณรบกวนอัตโนมัติ (ANC /ANS), การยกเลิกสัญญาณตอบรับอัตโนมัติ (AFC), มิกซ์เมทริกซ์ (AM), การชดเชยการสูญเสียแพ็กเก็ต (PLC)

การประมวลผลวิดีโอ

รองรับการปรับความละเอียดวิดีโอ การสลับ การจัดสรร การแบ่งหน้าจอ การแสดงภาพซ้อนทับคำบรรยายแบบเลื่อน การซ้อนทับชื่อเทอร์มินัล การแสดงโลโก้สถานี และการปรับพารามิเตอร์รูปภาพ การซ้อนทับชื่อคำบรรยายและเทอร์มินัลรองรับการปรับตำแหน่งโดยพลการ โลโก้สถานีรองรับการปรับตำแหน่งซ้ายบน ขวาบน ซ้ายล่าง และขวาล่าง และรองรับการปรับการแสดงผลแบบโปร่งใส

โปรโตคอลการสื่อสาร

SIP, BFCP สตรีมคู่ , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, เทลเน็ต, TLS;

อินเทอร์เฟซเครือข่าย

1 พอร์ต WAN, 5 พอร์ต LAN; หรือตั้งค่าพอร์ตเครือข่ายให้เชื่อมต่อเต็มจำนวน 6 พอร์ต พอร์ตเครือข่าย 4 พอร์ตรองรับแหล่งจ่ายไฟ PoE

หมายเหตุ: หากคุณต้องการเชื่อมต่อกับสวิตช์ PoE ของบริษัทอื่น เราขอแนะนำให้คุณใช้พอร์ตเครือข่ายที่ไม่รองรับ PoE เพื่อเชื่อมต่อกับสวิตช์ PoE ของอีกฝ่าย เพื่อให้แน่ใจว่าพอร์ตเครือข่ายพอร์ตใดพอร์ตหนึ่งไม่ได้จ่ายไฟ PoE ภายนอก . พยายามอย่าเชื่อมต่อถึงกันโดยตรงโดยใช้อินเทอร์เฟซ PoE

ฟังก์ชั่นการผสม

รองรับเสียงท้องถิ่น เสียงฝัง HDMI และเสียงระยะไกล การเข้าถึงเครือข่าย RTSP สตรีมเข้าสู่มิกเซอร์ และสามารถเลือกมิกซ์แบบไดนามิกได้

การควบคุมจากส่วนกลาง

การควบคุมส่วนกลางแบบสัมผัสเดียว: ระบบสวิตช์, ปรับระดับเสียงเอาต์พุต, แหล่งสัญญาณสวิตช์, การควบคุมกล้อง, การควบคุมการบันทึกและการแพร่ภาพกระจายเสียง, การโทรระยะไกล, การควบคุมสภาพแวดล้อม ฯลฯ

อินเตอร์เฟซการควบคุมสิ่งแวดล้อม

3-ทาง RS-232/485 อินเตอร์เฟส, 1*RS232/RS485 DEBUG , 2-ทางรีเลย์, 2-ทาง I/O, 2-ทางอินฟราเรด IR

การประชุมทางวิดีโอ

รองรับการประชุมผ่านวิดีโอแบบจุดต่อจุด H.323 และการส่งสตรีมเสริม

รองรับการประชุมทางวิดีโอแบบจุดต่อจุด SIP และการส่งสตรีมเสริม

เครื่องเดียวรองรับการประชุมปาร์ตี้ได้สูงสุด 6- (ผ่านโปรโตคอล SIP/H.323) รองรับการสร้างเทมเพลตการประชุมหลายรายการ รองรับการประชุมตามกำหนดเวลา และจัดการประชุมโดยอัตโนมัติตามเวลาที่กำหนด คุณสามารถเชิญเทอร์มินัลใหม่ให้เข้าร่วมการประชุมระหว่างการประชุม หรือไล่เทอร์มินัลออกจากการประชุม คุณสามารถปิดเสียง/เปิดเสียงสถานที่ใดๆ หรือปิด/เปิดเสียงสถานที่ทั้งหมดได้ด้วยคลิกเดียว

เมื่อใช้โปรโตคอล H.323 รองรับการลงทะเบียน GK และสามารถโทรออกผ่านหมายเลขสั้นได้

เมื่อใช้โปรโตคอล SIP ระบบรองรับการลงทะเบียน SIP และสามารถโทรออกผ่านหมายเลขสั้นๆ ได้

ในระหว่างการประชุมทางวิดีโอ รองรับการส่งสัญญาณเสียงและวิดีโอที่เข้ารหัส การเข้ารหัสการโทรแบบจุดต่อจุด และการเข้ารหัสการประชุมทางวิดีโอหลายฝ่าย เพื่อป้องกันไม่ให้เสียงและวิดีโอถูกดักฟังในระหว่างการประชุมทั้งหมด

สตรีมแบบพุช

รองรับการสตรีมไปยังแพลตฟอร์มสตรีมมิ่งสดที่แตกต่างกันไม่น้อยกว่า 8 แพลตฟอร์มในเวลาเดียวกัน

ถ่ายทอดสด

รองรับได้ถึง 10-channel multicast , การถ่ายทอดสด และตามความต้องการ

ฟังก์ชั่นการบันทึก

รองรับการใช้เป็นสถานีกระจายเสียงและกระจายเสียงและไคลเอนต์ โดยมีสตรีมการบันทึกในเครื่องสูงสุด 4 รายการ (หรือการบันทึก 1 4K ภาพ) รูปแบบไฟล์การบันทึกและการออกอากาศคือ MP4 รองรับการคัดลอก USB แฟลชไดรฟ์โดยอัตโนมัติ บังคับให้อัปเกรดระบบแฟลชไดรฟ์ USB และคืนค่าการกำหนดค่าเริ่มต้น รองรับการจัดการเนื้อหาไฟล์บันทึก (ดาวน์โหลด/ส่งออก/แก้ไข/ลบ)

ระบบแบบกระจาย

สามารถใช้เป็นเครื่องอินเทอร์เฟซอินพุตและเอาต์พุตของระบบแบบกระจาย และรองรับการเข้าถึงระบบแบบกระจายเพื่อตอบสนองความต้องการของไคลเอนต์ต่างๆ (เช่น ไคลเอนต์ Android, ไคลเอนต์ IOS, ไคลเอนต์ Hongmeng, ไคลเอนต์ WINDOWS, ไคลเอนต์ Kylin เป็นต้น ) สำหรับการควบคุมด้วยภาพและการแสดงผลบนหน้าจอแบบกระจาย รองรับการจับคู่กับระบบควบคุมแบบกระจายมัลติมีเดีย รองรับการควบคุมอุปกรณ์ผ่านการแสดงภาพตัวอย่าง รองรับการใช้เป็นเทอร์มินัลโหนดแบบกระจาย และตระหนักถึงการเชื่อมต่อระหว่างอุปกรณ์

การสนับสนุนระบบแบบกระจาย

เมื่อใช้กับระบบแบบกระจาย โหนดคลาวด์แบบไฮเปอร์คอนเวิร์จจะสนับสนุนการขยายเสียง วิดีโอ และช่องอินพุตและเอาต์พุตควบคุม ร่วมกับเครื่องอินเทอร์เฟซอินพุตและเครื่องอินเทอร์เฟซเอาต์พุต ภาพอินพุตอินเทอร์เฟซ HDMI ของโหนดคลาวด์แบบไฮเปอร์คอนเวอร์จสามารถส่งออกโดยตรงไปยังเครื่องอินเทอร์เฟซเอาต์พุตผ่านเครือข่ายสำหรับเอาต์พุตประกบหน้าจอขนาดใหญ่ อิมเมจเครื่องอินเทอร์เฟซอินพุตสามารถส่งออกโดยตรงไปยังอินเทอร์เฟซ HDMI ของโหนดคลาวด์แบบไฮเปอร์คอนเวอร์จผ่านการส่งสัญญาณเครือข่าย อินเทอร์เฟซเอาต์พุต HDMI แต่ละตัวรองรับการรวมหลายหน้าจอ (เช่น ฟังก์ชันการแยกหน้าจอ)

ฮาร์ดดิสก์ภายใน

ฮาร์ดดิสก์มาตรฐานขนาด 2TB ขนาด 3.5- นิ้วสำหรับกล้องวงจรปิด สามารถขยายเป็นฮาร์ดดิสก์แบบพกพาขนาด 12TB ผ่านทาง USB

การสื่อสารผ่านเครือข่าย

รองรับการผสมและเล่นเสียง 4 - ช่อง รองรับเครือข่ายสลีปและปลุก สวิตช์ระบบสัมผัสเดียว

ฟังก์ชั่นการบำรุงรักษา

รองรับการจัดการอินเทอร์เฟซเว็บ ให้การกำหนดค่าพอร์ตอุปกรณ์อย่างรวดเร็ว รองรับการแก้ไขรหัสผ่านพอร์ตเว็บ การแก้ไขที่อยู่ IP การรีเซ็ตเป็นค่าจากโรงงาน การอัพเกรดซอฟต์แวร์ ไฟแสดงสถานะ การเรียนรู้อินฟราเรด การจัดการบันทึก การดีบักพอร์ตอนุกรม การดีบักระยะไกล Telnet การทำงานระยะไกล และการจัดการการบำรุงรักษา

การติดตั้ง

1 การติดตั้งตู้มาตรฐานโทรคมนาคม U แนะนำให้ติดตั้งใกล้กับอุปกรณ์ต่อพ่วงเพื่อลดภาระงานสายไฟ

ขนาดอุปกรณ์

ขนาดผลิตภัณฑ์: กว้าง*สูง*ลึก4 36.8 มม.* 45 มม.* 318 มม.

ขนาดบรรจุ กว้าง*สูง*ลึก 560 มม. *135 มม. *408 มม

น้ำหนักอุปกรณ์

น้ำหนักรวม 7.2KG (รวมวัสดุบรรจุภัณฑ์)

แรงดันและกระแสอินพุต

AC100%~240V/50%~60Hz

การใช้พลังงานของอุปกรณ์

หากไม่มีเอาต์พุตลำโพงภายนอกและอุปกรณ์ขับเคลื่อน POE : การใช้พลังงานโดยทั่วไป40W

เมื่อเชื่อมต่อลำโพงภายนอกสองตัวและอุปกรณ์ที่ใช้ POE ภายนอก: การใช้พลังงานเต็มโหลด340 W

อุณหภูมิในการทำงาน

0~45 องศา ใช้งานได้

ความชื้นสูง

10% ถึง 90% ระดับความสูงน้อยกว่าหรือเท่ากับ 5,000 เมตร
