สรุป RUBY T24
M-7216 คือแพลตฟอร์มประมวลผลเสียง AI สถาปัตยกรรมแบบเปิดเจเนอเรชันใหม่ที่ผสานรวมเสียงอะนาล็อก เสียงเครือข่าย Dante เสียงเครือข่าย VaiLink และเสียงดิจิทัล UAC มีฟังก์ชันต่างๆ เช่น การเชื่อมต่อ การผสม การกำหนดเส้นทาง การประมวลผลทั่วไปและ AI และเอาต์พุตสำหรับสัญญาณประเภทต่างๆ แพลตฟอร์มการประมวลผลนี้มุ่งเน้นไปที่ความสามารถในการเข้าถึงเสียงเครือข่ายดิจิทัล ทำให้เป็นโซลูชั่นที่ดีที่สุดสำหรับการใช้งานในห้องประชุม ห้องโถงอเนกประสงค์ และระบบเสียงเครือข่ายแบบกระจายในศูนย์บัญชาการ มหาวิทยาลัย สนามกีฬา ฯลฯ
คุณสมบัติผลิตภัณฑ์
การเข้าถึงเสียงเครือข่ายดิจิทัล: รองรับแอปพลิเคชันเสียงบนเครือข่ายแบบกระจาย เพิ่มประสิทธิภาพการบูรณาการระบบเสียงในแพลตฟอร์มต่างๆ
การประมวลผลเสียง AI :อัลกอริธึม AI ความเที่ยงตรงสูงAI- การลดเสียงรบกวน, การตัดเสียงรบกวน AI, AI-AGC
เปิดสถาปัตยกรรม แพลตฟอร์มนักออกแบบเสียง:
การใช้เครื่องมือที่ผสานรวม Audio Designer การลากและวางโมดูลซอฟต์แวร์ โทโพโลยีการประมวลผลเสียงแบบกำหนดเอง และตรรกะการควบคุม สร้างและแสดงภาพเวิร์กโฟลว์การประมวลผลสัญญาณ
ออกแบบมาสำหรับวิศวกรที่มีอินเทอร์เฟซการปฏิบัติงานเต็มรูปแบบ
องค์ประกอบ สไตล์ และวิธีการโต้ตอบที่ปรับแต่งได้
รองรับการกำหนดหน้าเริ่มต้นของอินเทอร์เฟซ การข้ามหน้า สร้างการควบคุมหลายรายการ เปลี่ยนตำแหน่งการควบคุมและขนาด อินเทอร์เฟซเดียวสามารถรองรับหลายหน้าได้
การควบคุมแบบไดนามิก: รองรับการปรับเปลี่ยนคุณสมบัติการควบคุมแบบไดนามิกระหว่างการทำงาน
ช่องสัญญาณเสียงที่ครอบคลุม:อินพุตไมโครโฟน/สายแบบบาลานซ์ 8 ช่อง, เอาต์พุตสายอะนาล็อก 8 ช่อง, ช่องสัญญาณเสียง UAC 2x2 และโมดูลประมวลผลเสียงและประมวลผลลอจิกในตัวที่แข็งแกร่ง
ช่องสัญญาณเสียงเครือข่ายขั้นสูง:ด้วยช่องเสียงเครือข่าย Dante สำรอง 128 (64x64) และช่องเสียงเครือข่าย VaiLink 16 (8x8) ช่วยให้มั่นใจได้ถึงการส่งสัญญาณเสียงคุณภาพสูง
เปิดโปรโตคอลการควบคุม: สามารถควบคุมและจัดการผ่านเครือข่ายพอร์ตอนุกรม RS232
เครือข่าย PoE+: สร้างใน อินเทอร์เฟซเครือข่าย PoE+ 4 พอร์ตสำหรับจ่ายไฟและจัดการอุปกรณ์ AoIP (Audio over IP) 4 เครื่องโดยตรง
ไมโครโฟนเมทริกซ์เพดาน A1D: การออกแบบไมโครโฟนอาร์เรย์เพดานเมทริกซ์ A1D ในตัวและเครื่องมือจำลอง
ค่าที่ตั้งล่วงหน้า: จัดเก็บค่าที่ตั้งล่วงหน้าได้มากถึง 1,000 ค่าเพื่อการเรียกคืนและการตั้งค่าอย่างรวดเร็วเพื่อให้มั่นใจว่าการทำงานมีประสิทธิภาพ
การรับรอง
ซีอี
ซีอี
ไอเอสโอ
ไอเอสโอ

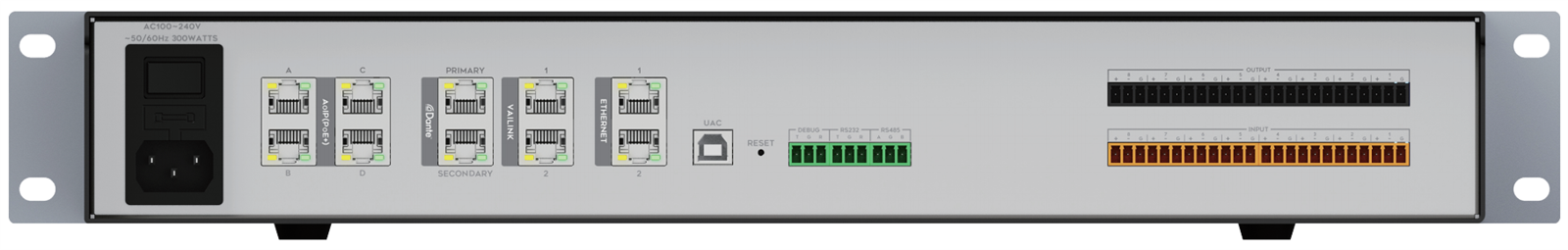

แผงด้านหลัง
ป้ายกำกับยอดนิยม: สถาปัตยกรรมแบบเปิด ai dsp ประเทศจีน ผู้ผลิตสถาปัตยกรรมแบบเปิด ai dsp ซัพพลายเออร์ โรงงาน
ข้อมูลจำเพาะ
|
ประสิทธิภาพทั่วไป |
||
|
แกนประมวลผล |
ADSP-21593/Dual-core DSP+ARM/ 64-บิต 1.8G 6-โปรเซสเซอร์หลัก/ การเร่งความเร็วเครือข่ายประสาทเทียม NPU AI ในตัว/พลังการประมวลผลสูงถึง 2.8T |
|
|
ตัวเลขที่ตั้งไว้ล่วงหน้า |
1000 |
|
|
อัตราการสุ่มตัวอย่าง |
48kHz,24บิต |
|
|
การตอบสนองความถี่(A/D/A) |
20เฮิร์ตซ์-20กิโลเฮิร์ตซ์ (±0.2dB) |
|
|
ช่วงไดนามิก (A/D/A) |
>110dB,A-weighted(20Hz-20kHz@0dB กำไร) |
|
|
สัญญาณรบกวนอินพุตที่เท่ากัน |
น้อยกว่าหรือเท่ากับ -125dBu |
|
|
ทีเอชดี |
น้อยกว่าหรือเท่ากับ 0.005%@1kHz |
|
|
การแยกช่อง |
น้อยกว่าหรือเท่ากับ -105dB@+20dBu,1kHz |
|
|
เวลาแฝง (A/D/A) |
5.8 mS อินพุตกำหนดเส้นทางไปยังเอาต์พุต |
|
|
ครอสทอล์ค |
น้อยกว่าหรือเท่ากับ -105dB@+20dBu,1kHz |
|
|
อัตราส่วนเอส/เอ็น |
>110dB |
|
|
อินพุตเสียง/เอาท์พุต |
||
|
ตัวเชื่อมต่อ |
เทอร์มินอลบล็อค 3.81 มม |
|
|
จำนวนช่องสัญญาณอะนาล็อก |
อินพุตไมโครโฟน/สายแบบบาลานซ์ 8 ช่อง, เอาต์พุตสายอะนาล็อก 8 ช่อง |
|
|
จำนวนช่อง Dante |
64 x 64 |
|
|
พลังปีศาจ |
กระแสตรง 48±6V,10mA |
|
|
ความต้านทานอินพุต |
สมดุล 2KΩ |
|
|
ความต้านทานขาออก |
สมดุล200Ω |
|
|
ระดับอินพุตสูงสุด |
20dBu |
|
|
ระดับเอาต์พุตสูงสุด |
20dBu |
|
|
อัตราขยายอินพุตสูงสุด |
40dB |
|
|
อัตราขยายเอาต์พุตสูงสุด |
นา |
|
|
แผงด้านหน้า |
||
|
ไฟแสดงสถานะ |
พาวเวอร์/รัน/ลิงก์ |
|
|
หน้าจอแสดงผล |
จอ LCD สีขนาด 1.8 นิ้ว แสดงชื่ออุปกรณ์ ที่อยู่ IP ระดับอินพุต/เอาต์พุต และสถานะการปิดเสียง ฉากปัจจุบัน เวอร์ชันซอฟต์แวร์ |
|
|
เลือกปุ่ม |
ปุ่มกดเพื่อหมุน |
|
|
แผงด้านหลัง |
||
|
UAC (เสียงสองทิศทาง USB) |
การ์ดเสียง 2x2, อัตราการสุ่มตัวอย่าง 48kHz,16 บิต, ประเภทอินเทอร์เฟซ USB-B, โปรโตคอลการรับส่งข้อมูล USB2.0; |
|
|
ยูเอสบี |
ประเภทอินเทอร์เฟซคือ USB-A และโปรโตคอลการถ่ายโอนข้อมูลคือ USB2.0 รองรับการบันทึกและเล่นสามารถเล่นไฟล์เสียงรูปแบบ MP3/WAV รองรับดิสก์ U รูปแบบ FAT32 บันทึกรูปแบบไฟล์ WAV |
|
|
ดันเต้ ประถมศึกษาและมัธยมศึกษา |
/ |
2X1000MRJ-45; 16x16; รองรับความซ้ำซ้อน, โหมดการสลับ; |
|
RS232 |
เทอร์มินัล 4 พิน 3.81 ฟีนิกซ์ |
|
|
จีพีโอ |
8ch, อินพุตและเอาต์พุตที่กำหนดเอง, เทอร์มินัล 12pin 3.81 Phoenix |
|
|
LAN(พอร์ตเครือข่าย TCP/IP) |
2 อีเธอร์เน็ต 10/100/1000MB RJ45 4 x โพ+ |
|
|
พารามิเตอร์ทางไฟฟ้าและกายภาพ |
||
|
พาวเวอร์ซัพพลาย |
AC100-240V±10%,50/60Hz |
|
|
การใช้พลังงาน |
200W |
|
|
อุณหภูมิในการทำงาน |
0 องศา -45 องศา |
|
|
ความชื้นสัมพัทธ์ |
30%-70％R.H. |
|
|
ขนาด |
1.5U ,483*340*66มม |
|
|
ขนาดบรรจุภัณฑ์ |
570มม.x410มม.x135มม |
|
