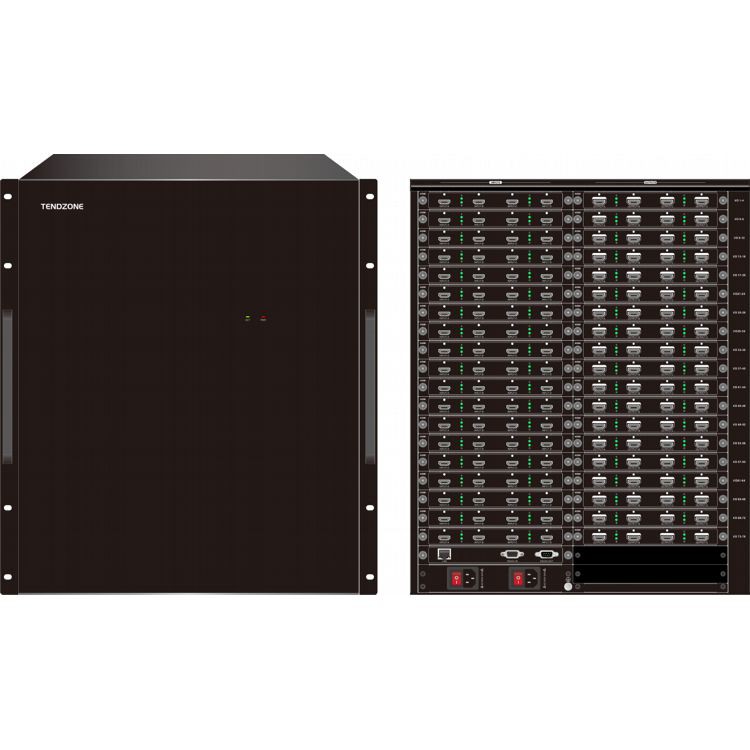

คอนโทรลเลอร์ผนังวิดีโอแบบโมดูลาร์แบบไฮบริด 38 ใบ

ประสิทธิภาพทั่วไป

ข้อมูลจำเพาะของแชสซี

12 U

ช่องใส่การ์ด

19

ช่องเสียบการ์ดเอาท์พุต

19

จำนวนช่องอินพุตสูงสุด

76

จำนวนช่องสัญญาณเอาท์พุตสูงสุด

76

ความละเอียดอินพุต

ความละเอียดสูงสุดที่รองรับคือ 3840×2160@ 60Hz

ความละเอียดเอาต์พุต

ความละเอียดสูงสุดที่รองรับ 4096x2160@30 Hz

จำนวนหน้าต่าง

หน้าจอเดียวรองรับได้ถึง 8 หน้าจอ

ป้อนข้อมูล

1 HDMI/1 DP

(เลือกอย่างใดอย่างหนึ่ง)

รองรับ HDMI 2.0 รองรับ DP1.2 เข้ากันได้กับ HDCP ความละเอียดรองรับ 4096*2160@60Hz และ 3840*2160@60Hz

2-ช่อง DP

รองรับ DP1.1 ความละเอียดรองรับ 4096*2160@30Hz และ 3840X2160@30

,

2-ช่องสัญญาณ HDMI

รองรับ HDMI 1.4 เข้ากันได้กับ HDCP ความละเอียดรองรับ 4096*2160@30Hz และ 3840*2160@30Hz

4-ช่องสัญญาณ HDMI

รองรับ HDMI 1.3 รองรับ HDCP ความละเอียด 1920 x 1200 @60Hz

4-ช่อง DVI

DVI เข้ากันได้กับ HDMI รองรับมาตรฐาน HDCP และรองรับความละเอียด 1920 x 1200 @60Hz

,

4-ช่องสัญญาณ VGA

สัญญาณ VGA มาตรฐาน ความละเอียดรองรับ 1920x1080P @60Hz

,

4-ช่อง SDI

รองรับ HD-SDI , 3G SDI , SD I รองรับความละเอียด 1920x1080P @60Hz

4-ช่อง CVBS

รูปแบบสัญญาณ CVBS ความละเอียดรองรับ PAL: 720x576I, NTSC: 720x480I

การ์ดควบคุมพื้นฐาน

รองรับการควบคุมลอจิกท้องถิ่น การควบคุม 232 เช่นการเปิดหน้าต่าง โรมมิ่ง ฯลฯ

2. รองรับการควบคุมส่วนกลางอย่างรวดเร็ว RS232

3. รองรับการควบคุมลูป RS232

การ์ดควบคุมขั้นสูง

แผนที่ฐาน คำบรรยาย เสียงสะท้อน (8 ช่อง) การแสดงตัวอย่าง ฟังก์ชั่นเว็บในที่เดียว รวมถึงฟังก์ชั่นการ์ดควบคุมเวอร์ชันพื้นฐาน

เอาท์พุต

ดีวีไอ

DVI เข้ากันได้กับ HDMI โดยมีความละเอียดสูงสุด 1920x1200 @60Hz

รองรับ 1920×1200@60Hz

HDMI

รองรับการเชื่อมต่อ HDMI, DVI-D, รองรับ HDMI 1.3, ความละเอียดสูงสุด 1920x1200 @60Hz

ความละเอียดรองรับ HDMI 1.3

รองรับ 1920×1200@60Hz

4k HDMI

รูปแบบสัญญาณวิดีโอรองรับ HDMI 1.4 และความละเอียดสูงสุดรองรับ 4096x2160@30Hz

Oที่นั่น

โครงสร้างแชสซี

ช่องอินพุท 2 ช่อง ช่องเอาท์พุต 3 ช่อง

ขนาดแชสซี (มม.)

436.6 ( W ) x 88.0 ( H ) x 320 ( D )

น้ำหนัก(กก.)

5.8

การใช้พลังงาน (วัตต์)

2 5

แหล่งจ่ายไฟ

แหล่งจ่ายไฟคู่, 100V~240V AC, 50/60Hz

ควบคุม

การควบคุม RS232

อินเทอร์เฟซพอร์ตอนุกรม DB9

การควบคุมทีซีพี/ไอพี

สอดคล้องกับโปรโตคอล TCP/IP

การ์ดอินพุต HDMI2.0 - VMH-1I-HD-4K

รองรับ HDMI2.0 รองรับ HDCP รองรับ DP1.2

ความละเอียดอินพุตสูงสุด 3840x2160 @60Hz

สัญญาณอินพุตเดียวรองรับการกำหนดหน้าต่างโดยพลการ

รองรับฟังก์ชั่นการซ้อนทับอักขระสัญญาณอินพุต

ด้วยเทคโนโลยีการจัดการ EDID แบบฝัง รองรับการควบคุม DDC

พร้อมฟังก์ชั่นประหยัดพลังงานปิดเครื่อง

การ์ดอินพุต 4K DP คู่-VMH-2I-DP-4K

รองรับ DP1.1 เข้ากันได้กับ HDCP

ความละเอียดอินพุตสูงสุด 3840x2160 @ 30Hz

สัญญาณอินพุตเดียวรองรับการกำหนดหน้าต่างโดยพลการ

รองรับฟังก์ชั่นการซ้อนทับอักขระสัญญาณอินพุต

ด้วยเทคโนโลยีการจัดการ EDID แบบฝัง รองรับการควบคุม DDC

พร้อมฟังก์ชั่นประหยัดพลังงานปิดเครื่อง

การ์ดอินพุต 4K HDMI คู่-VMH-2I-HD-4K

รองรับรูปแบบสัญญาณ HDMI, DVI-D, รองรับมาตรฐาน HDMI, รองรับ HDCP

ความละเอียดอินพุตสูงสุด 3840x2160 @ 30Hz

สัญญาณอินพุตเดียวรองรับการกำหนดหน้าต่างโดยพลการ

รองรับฟังก์ชั่นการซ้อนทับอักขระสัญญาณอินพุต

ด้วยเทคโนโลยีการจัดการ EDID แบบฝัง รองรับการควบคุม DDC

พร้อมฟังก์ชั่นประหยัดพลังงานปิดเครื่อง

การ์ดอินพุต HDMI สี่ช่องสัญญาณ-VMH-4I-HD

รองรับรูปแบบสัญญาณ HDMI, DVI-D, รองรับมาตรฐาน HDMI, รองรับ HDCP

ความละเอียดอินพุตสูงสุด 1920x1200 @60Hz

สัญญาณอินพุตเดียวรองรับการกำหนดหน้าต่างโดยพลการ

รองรับฟังก์ชั่นการซ้อนทับอักขระสัญญาณอินพุต

ด้วยเทคโนโลยีการจัดการ EDID แบบฝัง รองรับการควบคุม DDC

พร้อมฟังก์ชั่นประหยัดพลังงานปิดเครื่อง

การ์ดอินพุต DVI สี่ช่อง-VMH-4I-DV

รองรับรูปแบบสัญญาณ HDMI, DVI-D, รองรับ HDMI1.3, รองรับ HDCP

ความละเอียดอินพุตสูงสุด 1920x1200 @60Hz

สัญญาณอินพุตเดียวรองรับการกำหนดหน้าต่างโดยพลการ

รองรับฟังก์ชั่นการซ้อนทับอักขระสัญญาณอินพุต

ด้วยเทคโนโลยีการจัดการ EDID แบบฝัง รองรับการควบคุม DDC

พร้อมฟังก์ชั่นประหยัดพลังงานปิดเครื่อง

การ์ดอินพุต VGA สี่ช่อง-VMH-4I-VG

รองรับรูปแบบสัญญาณ VGA

ความละเอียดอินพุตสูงสุด 1920x 1080 @60Hz

สัญญาณอินพุตเดียวรองรับการกำหนดหน้าต่างโดยพลการ

รองรับฟังก์ชั่นการซ้อนทับอักขระสัญญาณอินพุต

ด้วยเทคโนโลยีการจัดการ EDID แบบฝัง รองรับการควบคุม DDC

พร้อมฟังก์ชั่นประหยัดพลังงานปิดเครื่อง

การ์ดอินพุต SDI สี่ช่อง-VMH-4I-SD

รองรับรูปแบบสัญญาณ SDI ระยะการส่งสัญญาณอินพุตและเอาท์พุตสูงสุด 100 ม

ความละเอียดอินพุตสูงสุด 1920x 1080 @60Hz

สัญญาณอินพุตเดียวรองรับการกำหนดหน้าต่างโดยพลการ

รองรับฟังก์ชั่นการซ้อนทับอักขระสัญญาณอินพุต

ด้วยเทคโนโลยีการจัดการ EDID แบบฝัง รองรับการควบคุม DDC

พร้อมฟังก์ชั่นประหยัดพลังงานปิดเครื่อง

การ์ดอินพุต CVBS สี่ช่อง-VMH-4I-AV

รองรับรูปแบบสัญญาณ CVBS, PAL และ NTSC แบบปรับได้

รองรับความละเอียด PAL: 720x576I, NTSC: 720x480I

สัญญาณอินพุตเดียวรองรับการกำหนดหน้าต่างโดยพลการ

รองรับฟังก์ชั่นการซ้อนทับอักขระสัญญาณอินพุต

ด้วยเทคโนโลยีการจัดการ EDID แบบฝัง รองรับการควบคุม DDC

พร้อมฟังก์ชั่นประหยัดพลังงานปิดเครื่อง

การ์ดอินพุตเสียง DVI สี่ช่อง-VMH-4I-DVA

4-ทางสัญญาณอินพุต DVI (อินเทอร์เฟซ DVI พร้อมเสียง)

ตัวเชื่อมต่อ: พอร์ตหญิง DVI-I

การใช้พลังงานในการทำงานปกติ: 7.1W

รูปแบบสัญญาณวิดีโอ: เข้ากันได้กับ HDMI, DVI-D

มาตรฐาน: รองรับ HDMI1.3 เข้ากันได้กับ HDCP

ความละเอียดอินพุต: สูงสุด 1920x1200 @60Hz

รูปแบบสัญญาณเสียง: เสียงในตัวรองรับรูปแบบ PCM, Dobly Digital, DTS, DTS-HD

การ์ดอินพุตเสียง HDMI สี่ช่องสัญญาณ-VMH-4I-HDA

4-สัญญาณอินพุต HDMI ของช่องสัญญาณ, 4-สัญญาณเสียงอนาล็อกแบบฝังช่องสัญญาณ

ตัวเชื่อมต่อ: ประเภท A 19- พินตัวเมีย ขั้วต่อ Audio Phoenix

การใช้พลังงานในการทำงานปกติ: 9W

รูปแบบสัญญาณวิดีโอ: เข้ากันได้กับ HDMI, DVI-D

มาตรฐาน: รองรับ HDMI1.3 เข้ากันได้กับ HDCP

ความละเอียดอินพุต: สูงสุด 1920x1200 @60Hz

รูปแบบสัญญาณเสียง: ระบบเสียงในตัวรองรับรูปแบบ PCM, Dobly Digital, DTS, DTS-HD; เสียงภายนอกรองรับรูปแบบ PCM, PCM 48KHz

การ์ดถอดรหัส IP สี่ช่องสัญญาณ-VMH-4I-IP

1 อินเทอร์เฟซอินพุต RJ45 รองรับการถอดรหัสโปรโตคอลมาตรฐาน H.264/H.265/RTSP/RTP; 1 2K อินพุต HDMI

RJ45 รองรับการถอดรหัสความละเอียด 3840*2160@30; HDMI รองรับอินพุตความละเอียดสูงสุด 1920*1200

รองรับการเข้าถึงกล้องเครือข่ายจากผู้ผลิตกระแสหลักในตลาด (Hikvision, Dahua ฯลฯ ); รองรับ 1- ช่อง 4K30HZ หรือ 2- ช่อง 4K@24Hz หรือ 4- ช่อง 1080P@60Hz หรือ 9- ช่อง 1080P@25Hz หรือ 16- ช่อง 720P @25Hz หรือ 32-การถอดรหัสช่อง D1 การถอดรหัสสัญญาณเครือข่ายและการแสดงผลบนผนัง

รองรับการแสดงผลหลายหน้าจอ ได้แก่ 1 หน้าจอ 4 หน้าจอ 9 หน้าจอ 16 หน้าจอ 36 หน้าจอ และการแบ่งหน้าจอแบบกำหนดเอง

รองรับ ONVIF, RTSP และโปรโตคอลสตรีมมิ่งเครือข่ายอื่น ๆ

รองรับการขยายสตรีมวิดีโอเดียวให้เต็มหน้าต่าง

รองรับสัญญาณอินพุตเดียว รองรับการกำหนดหน้าต่างโดยพลการ

รองรับการควบคุม PTZ ของกล้องเครือข่าย

การ์ดเอาต์พุตเสียงอิสระสี่ช่องสัญญาณ-VMH-4O-AD

4-ช่องเอาต์พุตเสียงอะนาล็อกของเทอร์มินัล Phoenix

ตัวเชื่อมต่อ: 3-พินเทอร์มินัลปลั๊กอิน

พอร์ตเอาต์พุต: 4- พอร์ตเอาต์พุต Auido ทาง

รองรับการสลับเสียงอิสระหรือการสลับกลุ่มซิงโครนัสของผนังวิดีโอที่ถูกผูกไว้

รองรับการปรับระดับเสียงเอาต์พุต

รองรับการบันทึกฉากและการโทร

รองรับรูปแบบเสียง PCM อัตราการสุ่มตัวอย่างเสียงคือ 48KHz

ช่องเสียบอินพุตรองรับเสียงแบบฝังหรือภายนอก

ด้วยฟังก์ชั่นปิดหน่วยความจำ

การ์ดเอาท์พุต DVI สี่ช่อง (สองชั้น) - VMH-4O-DV

รองรับรูปแบบสัญญาณ DVI, HDMI

ความละเอียดเอาต์พุตสูงสุดคือ 1920x1200 @60Hz และรองรับความละเอียดเอาต์พุตแบบกำหนดเอง

หน้าจอเอาท์พุตรองรับฟังก์ชันหลายอย่าง เช่น การต่อ การแยก การซ้อนทับ การซูม การยืด การตัด การแสดงภาพซ้อนภาพ การโรมมิ่ง ฯลฯ

หน้าจอแสดงผลภายนอกเอาต์พุตเดี่ยวรองรับการแสดงผลได้สูงสุด 2 หน้าต่าง

ด้วยฟังก์ชั่นปิดหน่วยความจำ

การ์ดเอาต์พุต HDMI สี่ช่องสัญญาณ (สองชั้น) -VMH-4O- HD

รองรับรูปแบบสัญญาณ DVI, HDMI

ความละเอียดเอาต์พุตสูงสุดคือ 1920x1200 @60Hz และรองรับความละเอียดเอาต์พุตแบบกำหนดเอง

หน้าจอเอาท์พุตรองรับฟังก์ชันหลายอย่าง เช่น การต่อ การแยก การซ้อนทับ การซูม การยืด การตัด การแสดงภาพซ้อนภาพ การโรมมิ่ง ฯลฯ

หน้าจอแสดงผลภายนอกเอาต์พุตเดี่ยวรองรับการแสดงผลได้สูงสุด 2 หน้าต่าง

ด้วยฟังก์ชั่นปิดหน่วยความจำ

การ์ดเอาต์พุต HDMI 4K คู่ (สองชั้น) -VMH-2O-HD-4K

รองรับรูปแบบสัญญาณ DVI, HDMI

ความละเอียดเอาต์พุตสูงสุดรองรับสูงสุด 4096x2160@30Hz และรองรับความละเอียดเอาต์พุตแบบกำหนดเอง

หน้าจอเอาท์พุตรองรับฟังก์ชันหลายอย่าง เช่น การต่อ การแยก การซ้อนทับ การซูม การยืด การตัด การแสดงภาพซ้อนภาพ การโรมมิ่ง ฯลฯ

หน้าจอแสดงผลภายนอกเอาต์พุตเดี่ยวรองรับการแสดงผลได้สูงสุด 2 หน้าต่าง

ด้วยฟังก์ชั่นปิดหน่วยความจำ

การ์ดเอาต์พุต DVI สองช่องสัญญาณ (สี่เลเยอร์) - VMH-2O-DV

2-ทางสัญญาณเอาท์พุต DVI

ตัวเชื่อมต่อ: พอร์ตหญิง DVI-I

การใช้พลังงานในการทำงานปกติ: 8.8W

รูปแบบสัญญาณวิดีโอ: DVI เข้ากันได้กับ HDMI

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

การเลือกเลเยอร์: รองรับ 4 2K signal layer หรือ 2 4K@30 signal layer หรือ 1 4K@60 signal layer

การ์ดเอาต์พุต HDMI สองช่องสัญญาณ (สี่เลเยอร์) -VMH-2O-HD

2-ทางสัญญาณเอาต์พุต HDMI;

ตัวเชื่อมต่อ: ประเภท A 19- พินตัวเมีย;

การใช้พลังงานในการทำงานปกติ: 8.8W;

รูปแบบสัญญาณวิดีโอ: เข้ากันได้กับ HDMI, DVI-D;

มาตรฐาน: รองรับ HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

การ์ดเอาต์พุต DVI หนึ่งช่องสัญญาณ (แปดเลเยอร์) -VMH-1O-DV

1-สัญญาณเอาท์พุต DVI ของช่องสัญญาณ;

ตัวเชื่อมต่อ: พอร์ตหญิง DVI-I;

การใช้พลังงานในการทำงานปกติ: 8.8W;

รูปแบบสัญญาณวิดีโอ: DVI เข้ากันได้กับ HDMI;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

การเลือกเลเยอร์: รองรับ 8-ชั้นสัญญาณช่อง 2K หรือ 4-ชั้นสัญญาณช่อง 4K@30 หรือ 2-ชั้นสัญญาณช่อง 4K@60;

การ์ดเอาต์พุต HDMI หนึ่งช่องสัญญาณ (แปดเลเยอร์) -VMH-1O-HD

1 สัญญาณเอาต์พุต HDMI;

ตัวเชื่อมต่อ: ประเภท A 19- พินตัวเมีย;

การใช้พลังงานในการทำงานปกติ: 8.8W;

รูปแบบสัญญาณวิดีโอ: เข้ากันได้กับ HDMI, DVI-D;

มาตรฐาน: รองรับ HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

การ์ดควบคุมเวอร์ชันพื้นฐาน -VMH-CC-DE

รองรับการควบคุมลอจิกท้องถิ่น เช่น การเปิดหน้าต่าง โรมมิ่ง ฯลฯ

รองรับการควบคุมส่วนกลางอย่างรวดเร็ว RS232

รองรับการควบคุมลูป RS232

การ์ดควบคุมขั้นสูง -VMH-CC-AE

รองรับการควบคุมลอจิกท้องถิ่น เช่น การเปิดหน้าต่าง โรมมิ่ง ฯลฯ

รองรับการควบคุมส่วนกลางอย่างรวดเร็ว RS232

รองรับการควบคุมลูป RS232

รองรับแผนที่ฐานความละเอียดสูง

รองรับการเลื่อนคำบรรยาย

รองรับการแสดงตัวอย่างเสียงสะท้อน

การควบคุมอินเทอร์เฟซการโต้ตอบระหว่างมนุษย์และคอมพิวเตอร์บนเว็บในตัว การออกแบบตามหลักมนุษย์ รองรับคอมพิวเตอร์ โทรศัพท์มือถือ แท็บเล็ต และอุปกรณ์ควบคุมระบบอื่น ๆ และเข้ากันได้กับเบราว์เซอร์หลายตัว ทำให้การทำงานสะดวกยิ่งขึ้น

ผ่านอินเทอร์เฟซผู้ใช้เว็บ การตรวจจับการเชื่อมต่อบอร์ดสัญญาณ การสลับสัญญาณ การแสดงตัวอย่างสัญญาณ การเรียกฉาก บันทึกฉาก การโพลฉาก การจัดการการอัพเกรดออนไลน์ การรีเซ็ตเป็นค่าจากโรงงาน ฯลฯ

การ์ดควบคุมสภาพแวดล้อมแบบมัลติฟังก์ชั่น-VMH-IO-FDE

อินเทอร์เฟซสัญญาณ: 1 3- อินเทอร์เฟซพิน Phoenix RS485, ขั้วต่อตัวผู้ RS232 1 ตัว, ตัวรับสัญญาณ IR IN 1 ตัว, อินเทอร์เฟซ IR OUT 3.5 มม. 1 ตัว, อินเทอร์เฟซ 2 IO 3- พินฟีนิกซ์, อินเทอร์เฟซ RJ45 1 ตัว, ปุ่มรีเซ็ต 1 ปุ่ม

รองรับการส่งต่อโปรโตคอลหลายพอร์ตระหว่างกัน รองรับเครือข่ายไปยังพอร์ตอนุกรม, พอร์ตอนุกรมไปยังเครือข่าย, เครือข่ายไปยังเครือข่าย, IO ไปยังพอร์ตอนุกรมเครือข่าย, การควบคุมอินฟราเรด, การเรียนรู้ด้วยอินฟราเรด

รองรับอัตรารับส่งข้อมูลหลายอัตรา

แต่ละพอร์ตสามารถรองรับการส่งต่อแพ็กเก็ตได้สูงสุด 30 แพ็กเก็ต

การส่งต่อการควบคุมเอาต์พุต สามารถควบคุมอุปกรณ์ต่อพ่วงได้หลากหลาย สามารถพัฒนาอินเทอร์เฟซของตัวเองได้

รองรับการเรียนรู้ด้วยอินฟราเรด

พร้อมฟังก์ชั่นประหยัดพลังงานปิดเครื่อง
