32x32 ไฮบริดวิดีโอเมทริกซ์

เจ้าภาพ

อธิบาย

รองรับอินเทอร์เฟซการ์ดสลับสัญญาณเสียงและวิดีโอได้สูงสุด 32 อินพุตและ 32 เอาต์พุต รองรับการสลับร้อน

ควบคุม

พอร์ตควบคุมอนุกรม

ตัวเชื่อมต่อหญิง DB9 RS232

การกำหนดค่าพิน

พิน 2 tx, พิน 3 rx, พิน 5 gnd

โครงสร้างแชสซี

สัญญาณที่สามารถเสียบได้ 8 ช่องเสียบการ์ดอินพุตสามารถแทรกด้วยการ์ดอินพุตสัญญาณ 8 ใบสามารถแทรกช่องเสียบการ์ดเอาต์พุต 8 ช่องด้วยการ์ดเอาต์พุตสัญญาณ 8 ใบ

การควบคุมแผงด้านหน้า

ปุ่ม

ธรรมดา

อุณหภูมิการทำงาน

-0-+50 องศา

ความชื้นสัมพัทธ์

10%-90%

แหล่งจ่ายไฟ

ac 100-240 v, 50/60Hz, โฮสต์การใช้พลังงานไม่โหลด 60W ไม่รวมบอร์ด

ขนาดแชสซี (มม.)

VMC{{0}}: 436.6L x 320.0W x 221.5H

การ์ดสัญญาณอินพุต -vmc -4 i-hd -4 k

สัญญาณอินพุต

4- สัญญาณ HDMI Channel, 4- สัญญาณสัญญาณอะนาล็อกช่องสัญญาณ

การใช้พลังงาน

12.5W

ขั้วต่อ

พิมพ์ A 19- pin Female, 3- pin plugwable terminal block

ความลึกสี

8 บิต

ประเภทสัญญาณ

HDMI, DVI-D, ระบุสัญญาณอินพุตอัตโนมัติ

แบนด์วิดธ์

10.2GPBS

อุณหภูมิ

0 องศา - +50 องศา

ความชื้น

10% - 90%

ปณิธาน

ความละเอียดอินพุตสูงสุด 4096 x 2160p@60Hz, อินพุต Adaptive

รูปแบบเสียง

เสียงในตัวรองรับรูปแบบ PCM, Dobly Digital, DTS, DTS-HD, เสียงภายนอกรองรับรูปแบบ PCM

มาตรฐาน

รองรับ HDMI1.4, HDCP2.2

การจัดการอีดีดี

รองรับฟังก์ชั่นการเรียนรู้ EDID

คุณสมบัติอื่นๆ

รองรับการตั้งค่าสี, ความสว่าง, คอนทราสต์, อุณหภูมิสีและความคมชัด, รองรับฟังก์ชั่นการซ้อนทับตัวอักษร, ปลั๊กร้อน

การ์ดสัญญาณอินพุต-VMC-4I-OF

สัญญาณอินพุต

4-สัญญาณใยแก้วนำแสงช่องสัญญาณ การรับรู้สัญญาณอินพุตอัตโนมัติ

การใช้พลังงาน

24W

ขั้วต่อ

โมดูลไฟเบอร์ออปติก

ชนิดข้อมูล

ดีวีไอ/เอชดีเอ็มไอ

อัตราสูงสุด

10.2Gbps

ความชื้นสัมพัทธ์

10%-90%

อุณหภูมิ

0 องศา -+50 องศา

ความลึกสี

8 บิต, 10 บิต, 12 บิต, 16 บิต

โมดูลไฟเบอร์ออปติก

ข้อกำหนดส่วนต่อประสาน

อินเตอร์เฟซแอลซี

สัญญาณไฟเบอร์ออปติก

9 ความละเอียดที่ปรับได้ความละเอียดอินพุตสูงสุดคือ 4096x2160@30Hz

ระยะส่ง

จำเป็นต้องใช้กับเครื่องส่ง / รับสัญญาณไฟเบอร์ออปติก 4096x2160 @ 30Hz ระยะการส่งข้อมูลสูงสุดของไฟเบอร์โหมดเดียวคือ 2 กม. หลายโหมดคือ 300M

อัตราข้อมูลสูงสุด

10.2Gbit/วินาที

อื่น

การทำงาน

รองรับฟังก์ชั่นการซ้อนทับอักขระและการสลับร้อน

การ์ดสัญญาณอินพุต -vmc -4 i-hbt

อินพุตวิดีโอ

สัญญาณอินพุต

4- สัญญาณ HDBT ช่องสัญญาณการระบุสัญญาณอินพุตอัตโนมัติ

ระดับอินพุต

TMDS 2.9V-3.3V

ช่องเสียบอินพุต

RJ45 พร้อมไฟแสดงสถานะสองสีสีเหลืองเขียว

ความต้านทานอินพุต

เส้นต่างกัน100Ω

การใช้พลังงาน

21W

อินพุตเสียง

สัญญาณอินพุต

4- สัญญาณสเตอริโอช่องสัญญาณ

ช่องเสียบอินพุต

แจ็คเสียง 3.5 มม

ความต้านทานอินพุต

75Ω

การตอบสนองความถี่

20เฮิร์ต-20กิโลเฮิรตซ์

ควบคุม

สัญญาณควบคุม

4-ทางสัญญาณควบคุม RS232

พอร์ตควบคุม

3-เทอร์มินัลบล็อกแบบเสียบปลั๊กได้

โปรโตคอล

สนับสนุนโปรโตคอล RS232, สนับสนุน IR, RS232 การส่งผ่านโปร่งใสสองทาง

ธรรมดา

ได้รับ

0 เดซิเบล

แบนด์วิธ

10.2Gbps

ปณิธาน

รองรับความละเอียดสูงสุด 1920×1080@60Hz

การตัดไม้

<-50dB@5MHz

ระยะส่ง

1080p น้อยกว่าหรือเท่ากับ 70m

อัตราการสลับ

200ns (สูงสุด)

อุณหภูมิในการทำงาน

-10 องศา -+40 องศา

ความชื้นสัมพัทธ์

10%-90%

รูปแบบเสียง

Audio Embedded รองรับ PCM, ดิจิตอล digbly, DTS, รูปแบบ DTS-HD, เสียงภายนอกรองรับรูปแบบ PCM

มาตรฐาน HDMI

สนับสนุน hdmi1.4a

edid, hdcp

สนับสนุนการจัดการด้วยตนเอง EDID เข้ากันได้กับ HDCP1.4

คุณสมบัติอื่น ๆ

รองรับความเป็นสีความสว่างความคมชัดอุณหภูมิสีและการตั้งค่าค่าความคม

การ์ดสัญญาณอินพุต-VMC-2I-HBT-4K

อินพุตวิดีโอ

สัญญาณอินพุต

2 - สัญญาณ HDBT ช่องสัญญาณการจดจำสัญญาณอินพุตอัตโนมัติ

ระดับอินพุต

TMDS 2.9V -3. 3V

ขั้วต่อ

RJ45 พร้อมไฟแสดงสถานะสองสีสีเหลืองเขียว

ความต้านทานอินพุต

เส้นต่างกัน100Ω

การใช้พลังงาน

21W

อินพุตเสียง

สัญญาณอินพุต

2- สัญญาณสเตอริโอ

ช่องเสียบอินพุต

แจ็คเสียง 3.5 มม.

ความต้านทานอินพุต

75Ω

การตอบสนองความถี่

20Hz -20 k hz

ควบคุม

สัญญาณควบคุม

2- สัญญาณควบคุม RS232 ทาง

พอร์ตควบคุม

3-เทอร์มินัลบล็อกแบบเสียบปลั๊กได้

โปรโตคอล

สนับสนุนโปรโตคอล RS232, สนับสนุน IR, RS232 การส่งผ่านโปร่งใสสองทาง

ธรรมดา

ได้รับ

0 เดซิเบล

แบนด์วิธ

10.2Gbps

ปณิธาน

รองรับได้มากถึง 4096 x 2160p@30Hz

ครอสทอล์ค

<-50dB@5MHz

ระยะการส่งข้อมูล

1080p น้อยกว่าหรือเท่ากับ 70 ม

อัตราการสลับ

200ns (สูงสุด)

อุณหภูมิการทำงาน

-10 องศา -+40 องศา

ความชื้นสัมพัทธ์

10%-90%

รูปแบบเสียง

เสียงในตัวรองรับรูปแบบ PCM, Dobly Digital, DTS, DTS-HD, เสียงภายนอกรองรับรูปแบบ PCM

มาตรฐาน HDMI

รองรับมาตรฐาน HDMI1.4

อีดีดี, HDCP

สนับสนุนการจัดการด้วยตนเอง EDID สนับสนุน HDCP2.2 และเข้ากันได้ย้อนหลัง

คุณสมบัติอื่น ๆ

รองรับความเป็นสีความสว่างความคมชัดอุณหภูมิสีและการตั้งค่าค่าความคม

การ์ดสัญญาณอินพุต-VMC-4I-DV

สัญญาณอินพุต

4-ทางสัญญาณ DVI

ระดับอินพุต

TMDS 2.9V -3. 3V

ขั้วต่อ

พอร์ตหญิง db 24+5

ความต้านทานอินพุต

75Ω

การใช้พลังงาน

10W

ธรรมดา

ได้รับ

0 db

แบนด์วิดธ์

อัตราข้อมูลสูงสุด 4.95Gbit/s

สัญญาณวิดีโอ

DVI, HDMI, VGA, C-VIDEO, YPbPr, การระบุสัญญาณอินพุตอัตโนมัติ

การหน่วงเวลาสูงสุด

5nS(±1nS)

ชนิดข้อมูล

8 บิต

ครอสทอล์ค

<-50dB@5MHz

อัตราการสลับ

crosstalk 200ns (สูงสุด)

ปณิธาน

รองรับมากถึง 1920 × 1200 @60Hz

รูปแบบเสียง

เสียงในตัวรองรับรูปแบบ PCM, Dobly Digital, DTS, DTS-HD, เสียงภายนอกรองรับรูปแบบ PCM

อัตราการสุ่มตัวอย่างเสียง

32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K

การจัดการ EDID และ DDC

รองรับ Extended Display Identification (EDID) และ Display Data Channel (DDC) โดยใช้มาตรฐาน DVI และ HDMI

การจัดการ HDCP

รองรับการป้องกันเนื้อหาดิจิทัลแบนด์วิธสูง (HDCP) และใช้มาตรฐาน DVI และ HDMI1.3

คุณสมบัติอื่น ๆ

รองรับ chromaticity, ความสว่าง, ความคมชัด, อุณหภูมิสีและค่าความคมชัด, ฟังก์ชั่นการซ้อนทับตัวละคร, ปลั๊กร้อน

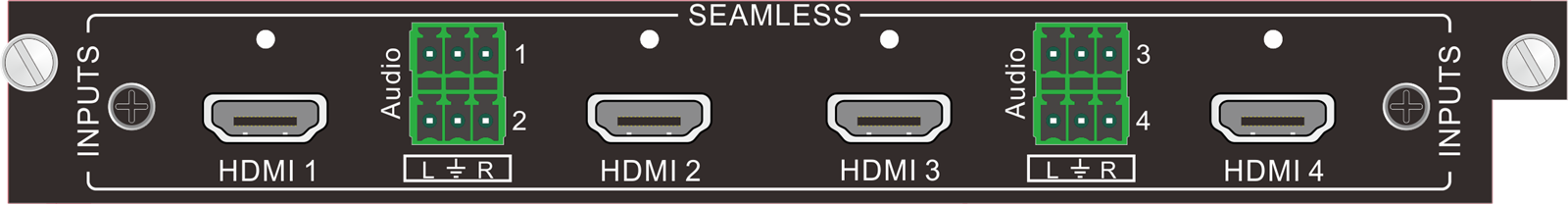

การ์ดสัญญาณอินพุต -vmc -4 i-hd

สัญญาณอินพุต

4- สัญญาณ HDMI ช่องสัญญาณ (เข้ากันได้กับ dvi), 4- สัญญาณสัญญาณอะนาล็อกช่องสัญญาณ

การใช้พลังงาน

10W

ขั้วต่อ

ประเภท A 19- พินตัวเมีย, 3- เทอร์มินัลบล็อกแบบเสียบพินได้

ความลึกสี

8 & 10 & 12 บิต

ประเภทสัญญาณ

HDMI, DVI-D, ระบุสัญญาณอินพุตอัตโนมัติ

แบนด์วิดธ์

6.75Gbps

อุณหภูมิ

0 องศา - +50 องศา

ความชื้น

10% - 90%

มาตรฐาน

รองรับ HDMI1.3 เข้ากันได้กับมาตรฐาน HDCP

ปณิธาน

รองรับมากถึง 1920 × 1080@60Hz

รูปแบบเสียง

Audio Embedded รองรับ PCM, ดิจิตอล digbly, DTS, รูปแบบ DTS-HD, เสียงภายนอกรองรับรูปแบบ PCM

การจัดการ EDID และ DDC

รองรับ Extended Display Identification (EDID) และ Display Data Channel (DDC) โดยใช้มาตรฐาน DVI และ HDMI

คุณสมบัติอื่น ๆ

รองรับสี, ความสว่าง, คอนทราสต์, อุณหภูมิสีและการตั้งค่าความคมชัด, ฟังก์ชั่นการซ้อนทับตัวอักษร, ปลั๊กร้อน

การ์ดสัญญาณอินพุต -vmc -4 i-vg

อินพุตวิดีโอ

สัญญาณอินพุต

4- สัญญาณ vga

อินพุตข้อต่อ

AC coupling เท่านั้น

ขั้วต่อ

15-พินพอร์ตตัวเมียชนิด D

ระดับอินพุต

{{0}}. 5-2. 0VP-P

ความต้านทานอินพุต

75Ω

อินพุตเสียง

สัญญาณอินพุต

สัญญาณเสียงอะนาล็อก 4 ช่อง

ความต้านทานอินพุตเสียง

>10KΩ

ช่องเสียบอินพุต

3-เทอร์มินัลบล็อกแบบเสียบปลั๊กได้

ความต้านทานอินพุต

75Ω

การตอบสนองความถี่

20Hz -20 k hz

ธรรมดา

ได้รับ

0 db

แบนด์วิธ

YPbPr : 170MHz; ซี-วิดีโอ : 150MHz; VGA : 170MHz

อัตราการสลับ

200ns (สูงสุด)

การตัดไม้

<-50dB@5MHz

สัญญาณวิดีโอ

VGA (RGBHV), YPBPR, C-Video, การระบุสัญญาณอินพุตอัตโนมัติ

พื้นที่ Chroma

รองรับการปรับปริภูมิสี: YCBCR\RGB

ปณิธาน

รองรับสูงสุด 1920×1200 @ 60Hz

การใช้พลังงาน

12W

คุณสมบัติอื่น ๆ

รองรับการตั้งค่าสี ความสว่าง คอนทราสต์ อุณหภูมิสี และความคมชัด ฟังก์ชั่นการซ้อนทับอักขระ ปลั๊กร้อน; การแก้ไขอัตโนมัติอินพุตสัญญาณ VGA; พอร์ตเดียวคืนค่าการตั้งค่าจากโรงงาน

การ์ดสัญญาณอินพุต-VMC-4I-AV

สัญญาณอินพุต

4- ช่องสัญญาณ CVBS, 4- สัญญาณสัญญาณอะนาล็อกช่องสัญญาณ

รูปแบบเสียงที่รองรับ

สเตอริโอ

ช่องเสียบอินพุต

ขั้วต่อ BNC, 3-แผงขั้วต่อแบบเสียบได้แบบพิน

มาตรฐาน

รองรับรูปแบบ PAL และ NTSC

การใช้พลังงาน

11W

ปณิธาน

7 ระดับปรับได้สูงถึง 1920 × 1080@60Hz

ธรรมดา

พื้นเสียง

-80เดซิเบล

การบิดเบือนเสียงสูงสุด

2.0V

อุณหภูมิในการทำงาน

0 องศา - +50 องศา

ความชื้นสัมพัทธ์

10% - 90%

แบนด์วิดธ์

6.75Gbps

ฟังก์ชั่นการปรับขนาดเส้นอัตโนมัติ

สนับสนุน

คุณสมบัติอื่นๆ

รองรับ chroma, ความสว่าง, ความคมชัด, อุณหภูมิสีและค่าความคมชัด ฟังก์ชั่นการซ้อนทับตัวละคร ปลั๊กร้อน

การ์ดสัญญาณอินพุต-VMC-4I-SD

สัญญาณอินพุต

4-สัญญาณช่อง SDI (แต่ละช่องมีเอาต์พุตลูป SDI หนึ่งช่อง)

ระดับอินพุต

TMDS 2.9V -3. 3V

ช่องเสียบอินพุต

ตัวเชื่อมต่อ BNC

ความต้านทานอินพุต

75Ω

สัญญาณวิดีโอ

SDI, HD-SDI, 3G-SDI, การระบุสัญญาณอินพุตอัตโนมัติ

การใช้พลังงาน

14W

ธรรมดา

ความลึกของสี

8&10&12บิต

ระยะการทำงาน

1080p น้อยกว่าหรือเท่ากับ 100 ม. (โปรดใช้สายคุณภาพสูง)

แบนด์วิดธ์

6.75Gbps

ความละเอียดสูงสุด

1080p@60Hz

อุณหภูมิการทำงาน

0 องศา - +50 องศา

ความชื้นสัมพัทธ์

10% - 90%

ฟังก์ชั่นสองเท่าของเส้น

สนับสนุน

ปณิธาน

รองรับสูงสุด 1920×1080@60Hz ;

คุณสมบัติอื่น ๆ

รองรับการตั้งค่าสี ความสว่าง คอนทราสต์ อุณหภูมิสี และความคมชัด ฟังก์ชั่นการซ้อนทับอักขระ ปลั๊กร้อน

การ์ดสัญญาณอินพุต-VMC-4I-HV

สัญญาณอินพุต

2- สัญญาณ HDMI ทาง (เข้ากันได้กับ DVI);

2-ทางสัญญาณ VGA;

4- สัญญาณเสียงสเตอริโอช่องสัญญาณ

การใช้พลังงาน

12W

ช่องเสียบอินพุต

พิมพ์ A 19- ตัวเชื่อมต่อหญิง PIN; 15- pin d-type ตัวเชื่อมต่อหญิง; 3- pin plugwable block block

ปณิธาน

รองรับมากถึง 1920 × 1080@60Hz

ธรรมดา

พอร์ต HDMI:

ความลึกสี

8 & 10 & 12 บิต

ประเภทสัญญาณ

HDMI, DVI-D, ระบุสัญญาณอินพุตอัตโนมัติ

แบนด์วิธ

6.75GPBS

อุณหภูมิ

0 องศา - +50 องศา

ความชื้น

10% - 90%

รูปแบบเสียง

เสียงในตัวรองรับรูปแบบ PCM, Dobly Digital, DTS, DTS-HD, เสียงภายนอกรองรับรูปแบบ PCM

มาตรฐาน

รองรับ HDMI1.3 เข้ากันได้กับมาตรฐาน HDCP

การจัดการ EDID และ DDC

รองรับ Extended Display Identification (EDID) และ Display Data Channel (DDC)

พอร์ตวีจีเอ:

อินพุตข้อต่อ

AC coupling เท่านั้น

ระดับอินพุต

{{0}}. 5-2. 0VP-P

ความต้านทานอินพุต

75Ω

การตอบสนองความถี่

20Hz -20 k hz

ได้รับ

0 db

ครอสทอล์ค

<-50dB@5MHz

อัตราการสลับ

200ns (สูงสุด)

โครมาสเปซ

รองรับการปรับ YCBCR\RGB

สัญญาณวิดีโอ

VGA (RGBHV), YPbPr, C-VIDEO, การระบุสัญญาณอินพุตอัตโนมัติ

คุณสมบัติอื่นๆ

รองรับการแก้ไขอัตโนมัติของอินพุตสัญญาณ VGA และรีเซ็ตโรงงานพอร์ตเดี่ยว

การทำงาน

รองรับปลั๊กร้อนและถอดปลั๊ก, รองรับ chroma, ความสว่าง, ความคมชัด, อุณหภูมิสีและค่าความคมชัด, ฟังก์ชั่นการซ้อนทับอักขระรองรับ

การ์ดสัญญาณเอาต์พุต -vmc -4 o-hd -4 k

สัญญาณเอาต์พุต

4- สัญญาณ HDMI Channel, 4- สัญญาณสัญญาณอะนาล็อกช่องสัญญาณ

การใช้พลังงาน

12.5 W

ขั้วต่อเอาต์พุต

ประเภท A 19- พินตัวเมีย, 3- เทอร์มินัลบล็อกแบบเสียบพินได้

ความลึกสี

8 บิต

ธรรมดา

ประเภทสัญญาณ

HDMI, DVI-D

แบนด์วิธ

10.2GPBS

อุณหภูมิ

0 องศา - +50 องศา

ความชื้น

10% - 90%

ปณิธาน

ปรับได้ 8 ระดับ สูงสุด 4096 x 2160@60Hz

รูปแบบเสียง

Audio Embedded รองรับ PCM, ดิจิตอล digbly, DTS, รูปแบบ DTS-HD, เสียงภายนอกรองรับรูปแบบ PCM

มาตรฐาน

รองรับ HDMI1.4, HDCP2.2

การจัดการ EDID และ DDC

สนับสนุนฟังก์ชั่นการเรียนรู้ของ EDID และการสื่อสาร DDC

คุณสมบัติอื่นๆ

รองรับการตั้งค่ารูปแบบเอาต์พุต การส่งสัญญาณเสียงอิสระ และการเสียบคำสั่งต่างๆ

การ์ดสัญญาณเอาต์พุต -vmc -4 o-of

สัญญาณเอาต์พุต

4- สัญญาณไฟเบอร์แบบออพติคอล

การใช้พลังงาน

32W

ตัวเชื่อมต่อเอาต์พุต

โมดูลไฟเบอร์ออปติก

อัตราสูงสุด

10.2Gbps

ชนิดข้อมูล

ดีวีไอ/เอชดีเอ็มไอ

อุณหภูมิ

0 องศา -+50 องศา

ความชื้นสัมพัทธ์

10%-90%

ความลึกของสี

8บิต, 10บิต, 12บิต, 16บิต

ปณิธาน

รองรับ 36 ความละเอียดที่ปรับได้ด้วยความละเอียดเอาต์พุตสูงสุด 4K @ 30Hz

โมดูลไฟเบอร์ออปติก

ข้อกำหนดส่วนต่อประสาน

อินเตอร์เฟส LC

สัญญาณไฟเบอร์ออปติก

ระยะการส่งสัญญาณสูงสุดของเส้นใยออพติคอลโหมดเดียวคือ 2 กม. และของหลายโหมดคือ 300m

ระยะการส่งข้อมูล

ระยะการส่งข้อมูล 4K30: ใยแก้วนำแสงโหมดเดียวมีระยะการส่งข้อมูลสูงสุด 2 กม. และโหมดหลายโหมดคือ 300M

คุณสมบัติอื่นๆ

สนับสนุนการตั้งค่ารูปแบบเอาต์พุตผ่านคำแนะนำ รองรับปลั๊กร้อนและถอดปลั๊ก

การ์ดสัญญาณเอาต์พุต-VMC-4O-HBT

เอาท์พุทวิดีโอ

สัญญาณเอาต์พุต

4-สัญญาณ HDBT ของช่องสัญญาณ

ระดับเอาต์พุต

TMDS 2.9V-3.3V

ขั้วต่อเอาต์พุต

RJ45 ที่มีไฟแสดงตัวบ่งชี้คู่สีเหลือง-เขียว

ความต้านทานขาออก

เส้นต่างกัน100Ω

การใช้พลังงาน

21W

เอาต์พุตเสียง

สัญญาณเอาต์พุต

4- สัญญาณสเตอริโอช่องสัญญาณ

ตัวเชื่อมต่อเอาต์พุต

แจ็คเสียง 3.5 มม.

ความต้านทานขาออก

75Ω

การตอบสนองความถี่

20Hz -20 k hz

ควบคุม

สัญญาณควบคุม

4- สัญญาณควบคุม rs232

พอร์ตควบคุม

3- pin plugwable block block

โปรโตคอล

สนับสนุนโปรโตคอล RS232

ธรรมดา

ได้รับ

0 เดซิเบล

แบนด์วิดธ์

10.2Gbps

ปณิธาน

รองรับได้มากถึง 1080p ราบรื่น

ครอสทอล์ค

<-50dB@5MHz

ระยะการส่งข้อมูล

1080p น้อยกว่าหรือเท่ากับ 70m

อัตราการสลับ

200ns (สูงสุด)

อุณหภูมิในการทำงาน

-10 องศา -+40 องศา

ความชื้นสัมพัทธ์

10%-90%

รูปแบบเสียง

Audio Embedded รองรับ PCM, ดิจิตอล digbly, DTS, รูปแบบ DTS-HD, เสียงภายนอกรองรับรูปแบบ PCM

มาตรฐาน HDMI

รองรับ HDMI1.4 เข้ากันได้กับ HDCP 2.2

การจัดการ EDID และ DDC

รองรับการจัดการด้วยตนเอง EDID และฟังก์ชั่นการสื่อสาร DDC

ปณิธาน

รองรับ 36 ความละเอียดที่ปรับได้โดยมีความละเอียดเอาต์พุตสูงสุดของ 1920 × 1080@60Hz

ระยะส่ง

ระยะการส่งข้อมูล 1920×1080P60Hz สูงสุด 70 เมตร

คุณสมบัติอื่นๆ

รองรับการตั้งค่ารูปแบบเอาท์พุต ปลั๊กร้อน และฟังก์ชันจ่ายไฟภายนอก PoH ผ่านคำสั่ง

การ์ดสัญญาณเอาท์พุต-VMC-2O-HBT-4K

เอาต์พุตวิดีโอ

สัญญาณเอาท์พุต

สัญญาณ HDBT 2- ทาง

ระดับเอาท์พุท

TMDS 2.9V -3. 3V

ขั้วต่อเอาต์พุต

RJ45 ที่มีไฟแสดงตัวบ่งชี้คู่สีเหลือง-เขียว

ความต้านทานเอาท์พุท

เส้นดิฟเฟอเรนเชียล 100Ω

การใช้พลังงาน

21W

เอาต์พุตเสียง

สัญญาณเอาท์พุต

สัญญาณสเตอริโอ 2- ทิศทาง

ตัวเชื่อมต่อเอาต์พุต

แจ็คเสียง 3.5 มม.

ความต้านทานขาออก

75Ω

การตอบสนองความถี่

20เฮิร์ต-20กิโลเฮิรตซ์

ควบคุม

สัญญาณควบคุม

4- สัญญาณควบคุม rs232

พอร์ตควบคุม

3- pin plugwable block block

โปรโตคอล

รองรับโปรโตคอล RS232

ธรรมดา

ได้รับ

0 เดซิเบล

แบนด์วิดธ์

10.2Gbps

ปณิธาน

รองรับมากถึง 4096 x 2 160@ 30Hz

ครอสทอล์ค

<-50dB@5MHz

ระยะส่ง

1080p น้อยกว่าหรือเท่ากับ 70m, 4k น้อยกว่าหรือเท่ากับ 40m

อัตราการสลับ

200ns (สูงสุด)

อุณหภูมิในการทำงาน

-10 องศา -+40 องศา

ความชื้นสัมพัทธ์

10%-90%

รูปแบบเสียง

Audio Embedded รองรับ PCM, ดิจิตอล digbly, DTS, รูปแบบ DTS-HD, เสียงภายนอกรองรับรูปแบบ PCM

มาตรฐาน HDMI

รองรับ HDMI1.4 เข้ากันได้กับ HDCP 2.2

การจัดการ EDID และ DDC

สนับสนุนการจัดการด้วยตนเอง EDID และฟังก์ชั่นการสื่อสาร DDC

ปณิธาน

รองรับ 36 ความละเอียดที่ปรับได้ด้วยความละเอียดเอาต์พุตสูงสุดของ 4096 x 2 160@ 30Hz

ระยะส่ง

รองรับ 4K สูงสุด 40M ระยะทาง 1080P สูงสุด 70M

คุณสมบัติอื่นๆ

รองรับการตั้งค่ารูปแบบเอาท์พุต ปลั๊กร้อน และฟังก์ชันจ่ายไฟภายนอก PoH ผ่านคำสั่ง

การ์ดสัญญาณเอาต์พุต-VMC-4O-DV

สัญญาณเอาต์พุต

4- สัญญาณ dvi

ระดับเอาท์พุท

TMDS 2.9V-3.3V

ขั้วต่อเอาต์พุต

พอร์ตหญิง db 24+5

ความต้านทานขาออก

75Ω

การใช้พลังงาน

6W

ธรรมดา

ได้รับ

0 db

แบนด์วิดธ์

4.95Gbit/วินาที

สัญญาณวิดีโอ

DVI, HDMI, VGA, C-VIDEO, YPbPr

การหน่วงเวลาสูงสุด

5NS (± 1NS)

ประเภทข้อมูล

8 บิต

การตัดไม้

<-50dB@5MHz

ปณิธาน

ปรับได้ 36 ระดับ สูงสุด 1920×1200@60Hz

อัตราการสลับ

crosstalk 200ns (สูงสุด)

รูปแบบเสียง

Audio Embedded รองรับ PCM, ดิจิตอล digbly, DTS, รูปแบบ DTS-HD, เสียงภายนอกรองรับรูปแบบ PCM

อัตราการสุ่มตัวอย่างเสียง

32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K

การจัดการ EDID และ DDC

รองรับการระบุการแสดงผลขยาย (EDID) และ Display Data Channel (DDC) โดยใช้มาตรฐาน DVI และ HDMI

การจัดการ HDCP

รองรับการป้องกันเนื้อหาดิจิตอลแบบแบนด์วิดท์สูง (HDCP) และใช้มาตรฐาน DVI และ HDMI1.3

คุณสมบัติอื่นๆ

รองรับรูปแบบเอาต์พุตการตั้งค่าและการเสียบปลั๊กร้อนผ่านคำสั่ง

การ์ดสัญญาณเอาต์พุต -vmc -4 o-hd

สัญญาณเอาต์พุต

4-สัญญาณช่อง HDMI (เข้ากันได้กับ DVI), 4- สัญญาณเสียงอะนาล็อกของช่อง

การใช้พลังงาน

8W

ขั้วต่อเอาต์พุต

ประเภท A 19- พินตัวเมีย, 3- เทอร์มินัลบล็อกแบบเสียบพินได้

ความลึกสี

8 บิต

ประเภทสัญญาณ

HDMI, DVI-D

แบนด์วิดธ์

6.75GPBS

อุณหภูมิ

0 องศา - +50 องศา

ความชื้น

10% - 90%

ปณิธาน

36 ความละเอียดที่ปรับได้สูงถึง 1920 × 1200@60Hz

รูปแบบเสียง

Audio Embedded รองรับ PCM, ดิจิตอล digbly, DTS, รูปแบบ DTS-HD, เสียงภายนอกรองรับรูปแบบ PCM

มาตรฐาน

รองรับ HDMI1.3 เข้ากันได้กับ HDCP

การจัดการ EDID และ DDC

รองรับฟังก์ชั่นการเรียนรู้ EDID และแสดงช่องข้อมูล (DDC)

คุณสมบัติอื่น ๆ

สนับสนุนรูปแบบเอาต์พุตการตั้งค่าผ่านคำแนะนำรองรับปลั๊กร้อน

การ์ดสัญญาณเอาต์พุต -vmc -4 o-vg

เอาท์พุทวิดีโอ

สัญญาณเอาต์พุต

4-ทางสัญญาณ VGA

ประเภทสวิตช์

ระยะห่างแนวตั้ง

ขั้วต่อเอาต์พุต

15-พินพอร์ตตัวเมียชนิด D

ระดับเอาท์พุท

{{0}}. 5-2. 0VP-P

ความต้านทานขาออก

75Ω

ปณิธาน

36 ความละเอียดที่ปรับได้สูงถึง 1920 × 1200@60Hz

ประเภทสัญญาณ

รองรับรูปแบบสัญญาณ VGA, YPBPR, C-VIDEO

เอาต์พุตเสียง

สัญญาณเอาต์พุต

4 ช่องสัญญาณเสียงอะนาล็อก

ความต้านทานขาออก

75Ω

ขั้วต่อเอาต์พุต

3-เทอร์มินัลบล็อกแบบเสียบปลั๊กได้

การตอบสนองความถี่

20Hz -20 k hz

ธรรมดา

ได้รับ

0 db

อัตราการสลับ

200ns (สูงสุด)

ครอสทอล์ค

<-50dB@5MHz

การใช้พลังงาน

6W

คุณสมบัติอื่นๆ

รองรับการตั้งค่ารูปแบบเอาต์พุตและการเสียบปลั๊กผ่านคำสั่ง

การ์ดสัญญาณเอาต์พุต-VMC-4O-AV

สัญญาณเอาท์พุต

4-สัญญาณ CVBS ของช่องสัญญาณ, 4-สัญญาณเสียงอะนาล็อกของช่องสัญญาณ

ปณิธาน

480I และ 576I สองความละเอียดสามารถปรับได้

ขั้วต่อเอาต์พุต

BNC Connector, 3- pin plugwable terminal block

รูปแบบเสียงเอาต์พุต

สเตอริโอ

การใช้พลังงาน

9W

ระยะการส่งข้อมูล

น้อยกว่าหรือเท่ากับ 100 ม. (โปรดใช้สายไฟคุณภาพสูง)

ธรรมดา

พื้นเสียงรบกวน

-80 db

ความเพี้ยนของเสียงสูงสุด

2.0V

อุณหภูมิในการทำงาน

0 องศา - +50 องศา

ความชื้นสัมพัทธ์

10% - 90%

แบนด์วิดธ์

6.75Gbps

มาตรฐาน

สนับสนุนรูปแบบ PAL และ NTSC

คุณสมบัติอื่น ๆ

รองรับการตั้งค่ารูปแบบเอาต์พุตและการเสียบปลั๊กผ่านคำสั่ง

การ์ดสัญญาณเอาต์พุต -vmc -4 o-sd

สัญญาณเอาท์พุต

4- สัญญาณช่องสัญญาณ SDI (แต่ละอันมีเอาต์พุตลูป SDI หนึ่งรายการ)

ระดับเอาต์พุต

TMDS 2.9V -3. 3V

ขั้วต่อเอาต์พุต

ตัวเชื่อมต่อ BNC

ความต้านทานขาออก

75Ω

สัญญาณวิดีโอ

SDI, HD-SDI, 3G-SDI

การใช้พลังงาน

15W

ปณิธาน

ปรับความละเอียดได้ 7 ระดับ สูงสุด 1920×1200@60Hz

ธรรมดา

ความลึกของสี

8&10&12บิต

ระยะการทำงาน

1080p น้อยกว่าหรือเท่ากับ 100m (โปรดใช้ลวดคุณภาพสูง)

แบนด์วิดธ์

6.75Gbps

ความละเอียดสูงสุด

1080p@60Hz

อุณหภูมิการทำงาน

0 องศา - +50 องศา

ความชื้นสัมพัทธ์

10% - 90%

คุณสมบัติอื่นๆ

รองรับรูปแบบเอาต์พุตการตั้งค่าและการเสียบปลั๊กร้อนผ่านคำสั่ง

การ์ดสัญญาณเอาท์พุต-VMC-4O-HV

สัญญาณเอาต์พุต

2-ทางสัญญาณ HDMI (เข้ากันได้กับ DVI);

2-ทางสัญญาณ VGA;

4-สัญญาณเสียงสเตอริโอช่องสัญญาณ

การใช้พลังงาน

8W

ตัวเชื่อมต่อเอาต์พุต

พิมพ์ A 19- ตัวเชื่อมต่อหญิง PIN; 15- pin d-type ตัวเชื่อมต่อหญิง; 3- pin plugwable block block

ปณิธาน

36 ความละเอียดที่ปรับได้สูงถึง 1920 × 1200@60Hz

ธรรมดา

พอร์ต HDMI:

ความลึกสี

8 บิต

ประเภทสัญญาณ

HDMI, DVI-D

แบนด์วิธ

6.75Gbps

อุณหภูมิ

0 องศา - +50 องศา

ความชื้น

10% - 90%

รูปแบบเสียง

Audio Embedded รองรับ PCM, ดิจิตอล digbly, DTS, รูปแบบ DTS-HD, เสียงภายนอกรองรับรูปแบบ PCM

มาตรฐาน

รองรับ HDMI1.3 เข้ากันได้กับ HDCP

การจัดการ EDID และ DDC

สนับสนุนฟังก์ชั่นการเรียนรู้ของ EDID และฟังก์ชั่นการสื่อสาร DDC

พอร์ต VGA:

ระดับเอาท์พุท

{{0}}.5-2.0Vp-p

ความต้านทานขาออก

75Ω

ประเภทสัญญาณ

VGA , YPBPR , ซี-วิดีโอ

ประเภทสวิตช์

ระยะห่างแนวตั้ง

การตอบสนองความถี่

20Hz -20 k hz

ได้รับ

0 db

ครอสทอล์ค

<-50dB@5MHz

อัตราการสลับ

200ns (สูงสุด)

แบนด์วิธ

YPbPr : 170MHz; ซี-วิดีโอ : 150MHz; VGA : 170MHz

สัญญาณวิดีโอ

VGA (RGBHV), YPBPR, S-Video, C-Video

อื่น

รองรับรูปแบบเอาต์พุตการตั้งค่าและการเสียบปลั๊กร้อนผ่านคำสั่ง

การ์ดแสดงตัวอย่างสัญญาณ-VMC-4P-OB

ส่วนต่อประสาน

2 พอร์ต RJ45

ความสามารถในการดูตัวอย่าง

สามารถดูตัวอย่าง 4 แหล่งวิดีโอพร้อมกันได้

โปรโตคอลและมาตรฐาน

เทคโนโลยีการเข้ารหัส H.264 โปรโตคอล RTSP มาตรฐาน

การใช้พลังงาน

15W

ปณิธาน

ความละเอียดของการเล่นวิดีโอแต่ละช่องสามารถสูงถึง 720p และความละเอียดของการแสดงตัวอย่างสามารถเปลี่ยนได้โดยใช้คำสั่ง

ควบคุม

รองรับการควบคุมเมทริกซ์รองรับฟังก์ชั่นหน่วยความจำปิดไฟปิด

ip decoder card-vmc -4 i-ip

อินเตอร์เฟซ

2 RJ45 พอร์ต

ความสามารถในการถอดรหัส

รองรับการถอดรหัส 4*1080P@60Hz, 8*1080P@30Hz, 16*720P@30Hz

อินเตอร์เฟซเสียง

อินพุตเสียง 1/2/3/4: ส่วนต่อประสานเสียงภายนอกที่สงวนไว้

การใช้พลังงาน

1 3 W

ปณิธาน

รองรับการเข้าถึง TCP rtsp / rtp / rtpo

อื่น

ด้วยหน่วยความจำปิดไฟ

ควบคุม

รองรับโปรโตคอล onvif2.6 รองรับการระบุอุปกรณ์ onvif รองรับการเข้าถึงสตรีมโปรโตคอล onvif รองรับการควบคุม PTZ onvif

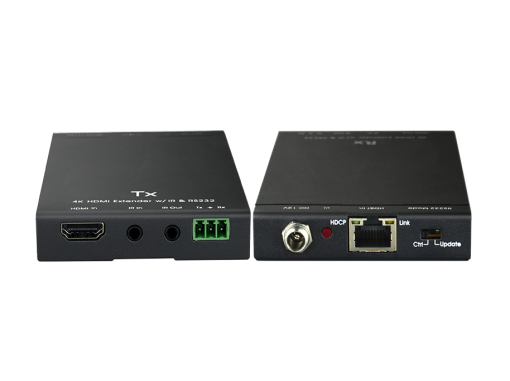

สัญญาณ HDMI 70M HDBASET Transmitter-VHBT-HD -70 T

สำหรับใช้กับการ์ดอินพุต HDBaseT และการ์ดอินพุต 4K HDBaseT

เข้า

1-ทาง HDMI

ขั้วต่อ

ขั้วต่อพินตัวเมียชนิด A 19-

เอาท์พุต

1 - วิธี hdbaset

ตัวเชื่อมต่อเอาต์พุต

rj -45 ขั้ว

อินเทอร์เฟซควบคุม

1 ช่อง IR in, 1 ช่อง IR OUT, 1 สองทิศทาง RS232

ฟังก์ชั่นควบคุม

สนับสนุน CEC, IR, RS232 การส่งผ่านโปร่งใสสองทาง

มาตรฐาน

เป็นไปตามมาตรฐาน HDCP2.2 และ HDMI1.4

ปณิธาน

รองรับได้ถึง 3840 × 2160@30Hz

อุณหภูมิในการทำงาน

0 ~ 50 องศา

ความชื้น

10% ~ 90%

การใช้พลังงานสูงสุด

14W

ขนาด (มม.)

115L x 109W x 16.2H

ระยะการส่งข้อมูล

ระยะการส่งข้อมูล 1920×1080P60Hz สูงสุด 70 เมตร ระยะการส่งข้อมูล 3840×2160@30Hz สูงสุด 40 เมตร

อื่น

สนับสนุนฟังก์ชั่น POC แบบสองทิศทางและการอัพเกรดเฟิร์มแวร์ RS232

สัญญาณ HDMI 70M HDBASET TEACIVER-VHBT-HD -70 r

ใช้กับการ์ดเอาท์พุท HDBASET, การ์ดเอาท์พุท 4K HDBASET

เข้า

1 - วิธี hdbaset

ขั้วต่อ

ขั้วต่อพินตัวเมียชนิด A 19-

เอาท์พุท

1-ทาง HDMI

ขั้วต่อเอาต์พุต

rj -45 ขั้ว

อินเทอร์เฟซควบคุม

1 ช่อง IR in, 1 ช่อง IR OUT, 1 สองทิศทาง RS232

ฟังก์ชั่นควบคุม

สนับสนุน CEC, IR, RS232 การส่งผ่านโปร่งใสสองทาง

มาตรฐาน

เป็นไปตามมาตรฐาน HDCP2.2 และ HDMI1.4

ปณิธาน

รองรับได้ถึง 3840 × 2160@30Hz

อุณหภูมิการทำงาน

0~50 องศา

ความชื้น

10% ~ 90%

การใช้พลังงานสูงสุด

14W

ขนาด (มม.)

115L x 109W x 16.2H

ระยะส่ง

ระยะการส่งข้อมูล 1920×1080P60Hz สูงสุด 70 เมตร ระยะการส่งข้อมูล 3840×2160@30Hz สูงสุด 40 เมตร

อื่น

รองรับฟังก์ชัน PoC แบบสองทิศทางและการอัพเกรดเฟิร์มแวร์ RS232
