ภาพรวม
Tendzone MCN - 4611 คือโหนดคลาวด์ที่ผสานรวมระบบโต้ตอบแบบกระจายมัลติมีเดีย ซึ่งเป็นอุปกรณ์ตัวแปลงสัญญาณแบบรวม รองรับการสลับเป็นโหนดคลาวด์ที่เข้ารหัสหรือถอดรหัสด้วยตนเอง การใช้งานระบบรองรับทั้งโหมดการใช้งานแบบไร้ศูนย์กลางและแบบกึ่งกลาง ซึ่งสามารถเลือกได้ตามความต้องการ โครงการ เมื่อใช้เป็นโหนดการเข้ารหัส จะรองรับการรับสัญญาณวิดีโอ 4K @ 60 และการเข้ารหัส 4K @ 30 เมื่อใช้เป็นโหนดถอดรหัส จะรองรับการถอดรหัสวิดีโอ 4K @ 60 และการแสดงผลวิดีโอเอาท์พุต รองรับแอปพลิเคชันที่นั่ง KVM และรองรับแอปพลิเคชันต่อ LED /LCD
คุณสมบัติ
ความละเอียดสูง มัลติฟังก์ชั่น
- รองรับการแสดงผลเอาต์พุตความละเอียด 4K@60
- รองรับการรับและเข้ารหัสสัญญาณวิดีโอ 4K@30
- รองรับแอปพลิเคชันที่นั่ง KVM
การประกบอัจฉริยะ การจัดการแบบครบวงจร
- รองรับการแสดงผลแบบซิงโครนัสของภาพต่อหน้าจอ LED/LCD
- รองรับการจัดการและการควบคุมซอฟต์แวร์แพลตฟอร์มระบบแบบกระจายแบบรวมศูนย์
- รองรับหน้าต่างภาพวิดีโอ ข้ามหน้าจอ โรมมิ่ง และการแสดงภาพซ้อนทับ
ปลอดภัยและเชื่อถือได้
- ชิปในประเทศ ระบบ Linux แบบฝัง ปราศจากไวรัส
- รองรับแหล่งจ่ายไฟ PoE และการสำรองข้อมูลแหล่งจ่ายไฟภายนอก
- รองรับการสำรองข้อมูลลิงค์ออปติคอล
บำรุงรักษาง่าย
- การออกแบบที่ไร้พัดลมและเงียบ มีการสำรองข้อมูลแบบออปโตอิเล็กทรอนิกส์
- การออกแบบแบบบูรณาการ สลับไปใช้การเข้ารหัสหรือถอดรหัสได้ฟรี
- รองรับการติดตั้งแบบเคียงข้างกัน 2 ยูนิต รองรับการติดตั้งแบบรวมศูนย์ 12 ยูนิต
ข้อมูลแผง
(1) ไฟแสดงสถานะ หมายเหตุ: เปิดตลอดเวลาเมื่อเปิดเครื่อง
(2) ไฟแสดงสถานะการทำงาน หมายเหตุ: จะกะพริบเมื่อโปรแกรมทำงานตามปกติ และจะเปิดเสมอเมื่อผิดปกติ
(3) ตัวบ่งชี้การเชื่อมต่อ หมายเหตุ: กะพริบเมื่อเชื่อมต่อกับเซิร์ฟเวอร์ ซึ่งผิดปกติเมื่อเปิดตลอดเวลา
(4)3 -ทาง IO
(5)3 -ทาง IR
(6) หนึ่งช่อง RS 232
(7) หนึ่งอาร์เอส 485
(8) พอร์ตดีบัก หมายเหตุ: พอร์ตดีบัก ใช้เพื่อค้นหาปัญหา
(9) LINE IN อินพุตแบบบาลานซ์
(10)LINE OUT เอาต์พุตแบบบาลานซ์
(11)3. อินเทอร์เฟซ 5 มม. หมายเหตุ: รวมอินพุตและเอาต์พุต

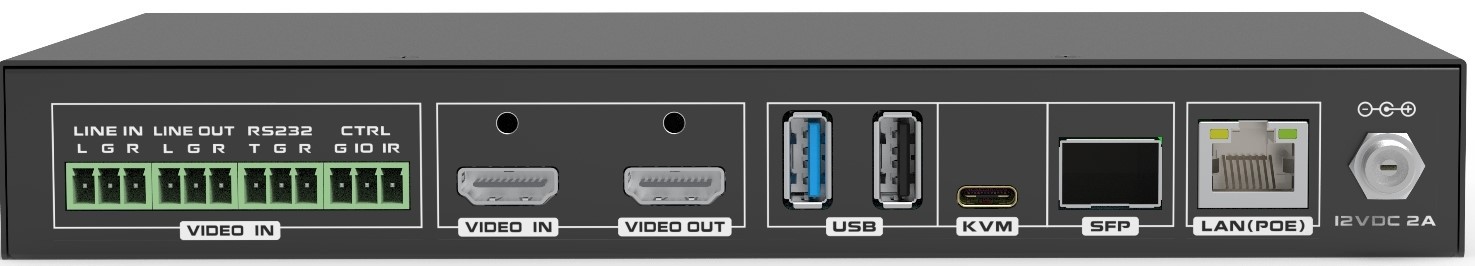

(1) LINE IN อินพุตแบบบาลานซ์
(2)LINE OUT เอาต์พุตแบบบาลานซ์
(3) หนึ่งช่อง RS 232
(4) หนึ่ง IO + หนึ่ง IR
(5)อินพุต HDMI IN1 (พร้อมเสียง)
(6) เอาต์พุต HDMI OUT (พร้อมเสียง)
(7)USB3.0 พอร์ตโฮสต์ Type-A หมายเหตุ: เชื่อมต่อแป้นพิมพ์และเมาส์เมื่อโหนดถอดรหัส KVM
(8)USB2.0 พอร์ตโฮสต์ Type-A หมายเหตุ: เชื่อมต่อแป้นพิมพ์และเมาส์เมื่อโหนดถอดรหัส KVM
(9)พอร์ต Type- C (อัปเกรด) หมายเหตุ: เชื่อมต่อกับคอมพิวเตอร์เพื่อควบคุมเมื่อใช้โหนดการเข้ารหัส KVM
(10) พอร์ตเครือข่ายออปติคัล SFP Gigabit
(11) พอร์ต PoE Gigabit Ethernet หมายเหตุ: รองรับแหล่งจ่ายไฟ POE
(12) พอร์ตจ่ายไฟ DC 12V/2A
ป้ายกำกับยอดนิยม: 4k av ผ่านตัวถอดรหัสตัวเข้ารหัส ip ประเทศจีน 4k av ผ่านผู้ผลิตตัวถอดรหัสตัวเข้ารหัส ip ซัพพลายเออร์โรงงาน
ข้อมูลจำเพาะ
|
ประสิทธิภาพทั่วไป |
||
|
การกำหนดค่าฮาร์ดแวร์ |
ชิปตัวแปลงสัญญาณที่พัฒนาตนเองในประเทศ พัฒนาบนระบบ Linux แบบฝัง ไม่มีการบุกรุกของไวรัสหรือโทรจัน |
|
|
แผงด้านหน้า |
ตัวบ่งชี้สถานะ 3 ตัว: PWR, RUN และ LINK; |
|
|
อินเตอร์เฟซวิดีโอ |
อินพุตวิดีโอ HDMI 1 ช่อง; เอาต์พุตวิดีโอ HDMI 1 ช่อง; รองรับหัวเข็มขัดคงที่ HDMI; |
|
|
อินเตอร์เฟซเสียง |
1-วิธีอินพุต/เอาต์พุตแจ็คหูฟัง 3.5 มม. ; อินพุตเสียง LINE แบบบาลานซ์ 2 ช่อง; 2-เอาต์พุตเสียง LINE แบบบาลานซ์; |
|
|
อินเทอร์เฟซข้อมูล |
{{0}}โฮสต์ USB 3.0; {{0}}โฮสต์ USB 2.0; อินเทอร์เฟซ 1 ประเภท c รองรับ OTG; |
|
|
อินเตอร์เฟซการควบคุม |
4 ไอโอ; 4 นักลงทุนสัมพันธ์; 2 อาร์เอส232; 1 RS485; 1 พอร์ตดีบัก RS232; |
|
|
อินเทอร์เฟซเครือข่าย |
1 1000พอร์ตเครือข่ายใยแก้วนำแสง M bps; 1 1000พอร์ตอีเธอร์เน็ต M bps รองรับแหล่งจ่ายไฟ POE; |
|
|
อินเตอร์เฟซพลังงาน |
1 อินเทอร์เฟซไฟ DC, อินพุต 12V/2A; |
|
|
การใช้พลังงานของอุปกรณ์ |
น้อยกว่าหรือเท่ากับ 12 วัตต์ ; |
|
|
ป้องกันการรั่วไหล ปัจจุบัน |
{0}.25mA |
|
|
สภาพแวดล้อมในการทำงาน |
อุณหภูมิ: 0~45 องศา ; ความชื้นสัมพัทธ์: 10%-90% RH ; |
|
|
สภาพแวดล้อมการจัดเก็บ |
อุณหภูมิ: -20 องศา -60 องศา ; ความชื้นสัมพัทธ์: 5%-90% RH ; |
|
|
การติดตั้ง |
ตู้ 1U สองตู้ติดตั้งเคียงข้างกัน 8 การติดตั้งแบบรวมศูนย์; |
|
|
ขนาด |
ขนาดผลิตภัณฑ์: 220*124*30 มม. ; ขนาดบรรจุ: 540*280*90 มม. น้ำหนักสุทธิ: 0.7KG; น้ำหนักรวม: 2.48KG; |
|
|
ตัวเข้ารหัส |
ตัวถอดรหัส |
|
|
อินพุตวิดีโอ |
N/A |
รองรับการรับอินพุตวิดีโอ 1-channel 4K @ 60fps, การเข้ารหัสวิดีโอ 4K @ 30fps และความเข้ากันได้แบบย้อนหลัง รองรับความละเอียดการเข้ารหัส, อัตราบิต, อัตราเฟรม, รูปแบบการเข้ารหัส, การตั้งค่าการควบคุมอัตรา, ช่วงการปรับอัตราบิต 128Kbps ~ 40Mbps, ช่วงการปรับอัตราเฟรม 5 ~ 60 เฟรม; |
|
เอาท์พุทวิดีโอ |
รองรับ 1 -channel 4K @60 video output and decoding พร้อมความเข้ากันได้ในความละเอียดลดลง; รองรับเอาต์พุตความละเอียดที่กำหนดเอง รองรับการถอดรหัสวิดีโอ H 264/H265; |
รองรับเอาต์พุตวิดีโอลูป 1- ช่อง 4K @ 30fps; |
|
อินพุตเสียง |
เมื่อใช้เป็นโหนดเอาต์พุตที่นั่ง KVM จะรองรับอินพุตเสียง 1 3.5 มม. และอินพุตเสียง LINE 1 ช่อง |
สนับสนุน 1- วิธีอินพุตแจ็คหูฟัง 3.5 มม.; 2- อินพุตเสียง LINE แบบบาลานซ์; รองรับการเข้ารหัสรูปแบบเสียง AAC, G.711a, G.711u, G.722, อัตราการสุ่มตัวอย่างบิต 48KHz 24-; |
|
เอาต์พุตเสียง |
รองรับเอาต์พุตเสียง LINE แบบบาลานซ์ 2-; 1-วิธีเอาต์พุตแจ็คหูฟัง 3.5 มม. ; รองรับการถอดรหัสรูปแบบเสียง AAC, G.711a, G.711u, G.722, O PUS, อัตราการสุ่มตัวอย่างบิต 48KHz 24-; |
N/A |
|
การจดจำวิดีโอ |
รองรับการระบุอัตโนมัติของตัวระบุการแสดงผลแบบขยาย EDID เข้ากันได้กับระบบ P โปรเกรสซีฟสแกน; |
|
|
การสื่อสารผ่านเครือข่าย |
รองรับการสื่อสารข้ามส่วน สนับสนุน DH CP เพื่อรับที่อยู่ IP แบบไดนามิก รองรับโปรโตคอล RTSP/RTP; รองรับยูนิคาสต์และมัลติคาสต์ |
|
|
การดำเนินงานและการบำรุงรักษาอุปกรณ์ |
รองรับการรับข้อมูลการอยู่รอดของกระบวนการอุปกรณ์ ข้อมูลการใช้หน่วยความจำ ข้อมูลเวลาทำงาน อัตราการใช้งาน CPU และข้อมูลการดำเนินการและการบำรุงรักษาการใช้งานดิสก์ รองรับการกำหนดค่าหน้าเว็บ รองรับการกำหนดค่าเครือข่าย อัปเกรดอุปกรณ์ รีสตาร์ท ส่งออกบันทึก การนำเข้า/ส่งออกการกำหนดค่า การกำหนดค่าผู้ใช้ที่ชัดเจน และการคืนค่าจากโรงงาน |
|
|
คำบรรยาย/พื้นหลัง |
รองรับการตั้งค่าพื้นหลัง รองรับการตั้งค่าคำบรรยาย; สนับสนุนการแสดงแบนเนอร์; |
|
|
แอปพลิเคชัน |
รองรับแอปพลิเคชันตัวแทน KVM รองรับแอปพลิเคชั่นแสดงผลประกบ; รองรับแอปพลิเคชั่นซิงโครไนซ์วิดีโอความละเอียดสูงพิเศษ |
|
