สถานีห้องเรียนบันทึกและแพร่ภาพระดับพรีเมียม

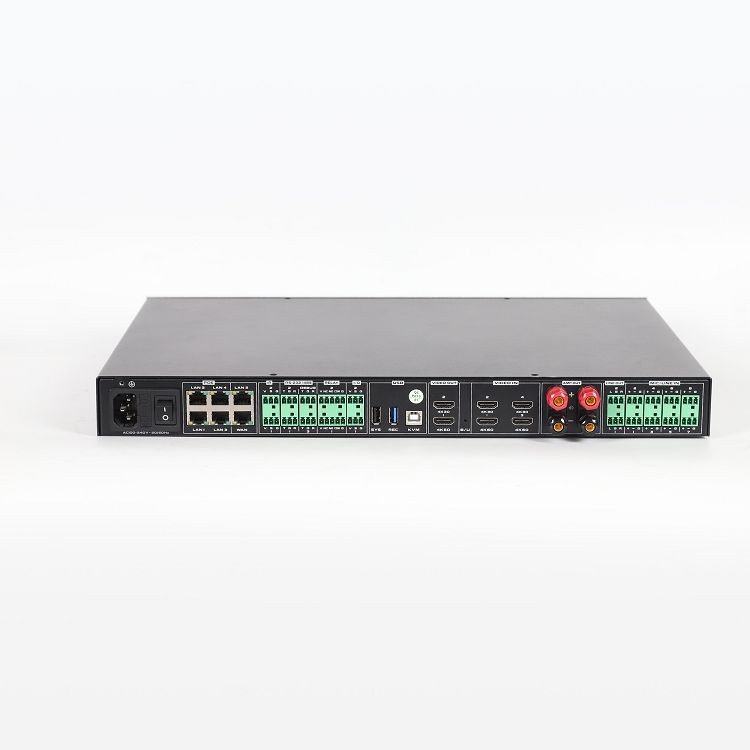

อุปกรณ์การศึกษาอัจฉริยะ TCN108P RO ใช้ชิปประมวลผลประสิทธิภาพสูงที่ได้รับการอัพเกรดใหม่ เป็นอุปกรณ์เทอร์มินัลอัจฉริยะที่รวมการประมวลผลเสียงดิจิทัล เมทริกซ์วิดีโอ การควบคุมจากศูนย์กลางการสอน การประมวลผลสื่อ การโต้ตอบกับวิดีโอ การควบคุม IoT การบันทึกและการแพร่ภาพแบบบูทีค สวิตช์ POE และโมดูลการทำงานอื่นๆ โฮสต์มี RS-232, RS-485, รีเลย์, I/O, อินฟราเรด I/R, USB, ขั้วต่อเครื่องขยายสัญญาณเสียง, อินพุต MIC/LINE IN (รองรับแหล่งจ่ายไฟ Phantom), LINE สเตอริโอหัว Phoenix OUT, HDMI, พอร์ต LAN, พอร์ต WAN และประเภทอินเทอร์เฟซทางกายภาพอินพุตและเอาต์พุตที่หลากหลาย จับคู่อุปกรณ์เสียงและวิดีโอต่างๆ และอุปกรณ์ควบคุมสิ่งแวดล้อม เพื่อตอบสนองความต้องการข้อมูลการสอนในสถานการณ์การใช้งานของห้องเรียนบันทึกและแพร่ภาพกระจายเสียงแบบบูติก

อินพุตวิดีโอ:อินเทอร์เฟซ HDMI 4 ช่อง (อินพุต HDMI1 และ HDMI3 รองรับ 4K30 เมื่อไม่ได้เปิดใช้งานโหมดผู้กำกับ) การเข้าถึงกล้องเครือข่าย IP ท้องถิ่นรองรับไม่น้อยกว่า 16 ช่อง และการส่งต่อเครือข่ายรองรับไม่น้อยกว่า 4 ช่อง

เอาท์พุทวิดีโอ:2 อินเทอร์เฟซ HDMI;

อินพุตเสียง:อินพุตเทอร์มินัล Phoenix 8 ช่องรองรับแหล่งจ่ายไฟ Phantom 48V อินพุต MIC และสายในการปรับอินพุตเชิงเส้น

เอาต์พุตเสียง:ขั้วต่อ Line OUT Phoenix 2 คู่สำหรับเอาต์พุตสเตอริโอ (ซ้าย/ขวาสามารถเอาต์พุตแหล่งกำเนิดเสียงได้อย่างอิสระ), เอาต์พุตเครื่องขยายเสียงดิจิตอล 100W@8 โอห์ม 2 ช่อง;

พอร์ตควบคุม:3 x RS-232/RS-485, 2 x รีเลย์, 2 x I/O, 2 x IR อินฟราเรด, 1 x พอร์ตดีบัก ;

สวิตช์เครือข่ายกิกะบิต:พอร์ต WAN 1 พอร์ต, พอร์ต LAN 5 พอร์ต, VLAN สามารถแบ่งได้, LAN1-LAN4 รองรับแหล่งจ่ายไฟ POE;

อินเตอร์เฟซยูเอสบี:2 x USB Type-A , 1x USB Type-B รองรับการคัดลอกเนื้อหาที่บันทึกไว้และการอัพเกรดระบบอัตโนมัติ ;

ฮาร์ดดิสก์:ฮาร์ดดิสก์มาตรฐาน 2TB ในตัว;

การติดตั้ง:การติดตั้งชั้นวางมาตรฐาน 19- นิ้ว ความสูงไม่เกิน 1U;

การเข้าถึงเกตเวย์ ZigBee:รองรับเกตเวย์เพื่อเข้าถึงเทอร์มินัลผ่าน RJ45 และควบคุมโมดูล IoT ผ่านแผงควบคุม

การเชื่อมต่อ:กล้องติดตามการสอนเชื่อมต่อกับเทอร์มินัลการศึกษาอัจฉริยะผ่านสายเคเบิลเครือข่าย และกล้องใช้พลังงานจาก POE

ปุ่มสวิตช์:สวิตช์ไฟคู่ช่วยให้มั่นใจถึงความปลอดภัยของระบบ สวิตช์ซอฟต์สวิตช์กำลังสูงที่แผงด้านหน้า สวิตช์ฮาร์ดกำลังสูงที่แผงด้านหลัง

• รองรับสัญญาณ HDMI และการเข้าถึงสัญญาณสตรีม RTSP ของเครือข่าย การเข้ารหัสและถอดรหัสอิสระของวิดีโอ HDMI แต่ละรายการ การเข้ารหัส 8-channel 1080P@30 และ 8-การถอดรหัสช่อง 1080P@30 รองรับ H.265 และ H.264;
• การโต้ตอบทางวิดีโอมีความสามารถในการต่อต้านเครือข่ายสูงสุดถึง 600ms ทำให้มั่นใจได้ว่าความคืบหน้าของการโทรแบบโต้ตอบที่ราบรื่นโดยทั่วไปจะไม่ได้รับผลกระทบเมื่อมีการกระวนกระวายใจของเครือข่าย สตรีมหลักและรองสูงสุดสามารถปรับได้ที่ 8Mbps การควบคุมการไหลสูงสุดคือ 20 ครั้ง สามารถปรับช่วงเวลาคำขอเฟรม I ได้ และเกณฑ์การยอมรับข้อผิดพลาดในการถอดรหัสสูงสุดคือ 100
• โฮสต์มีการสังเคราะห์หลายหน้าจอแบบไฮบริดในตัว ซึ่งรองรับการสลับวิดีโอ การจัดสรร การซ้อนทับคำบรรยาย การปรับพารามิเตอร์รูปภาพ และการกำหนดค่าโมเสก
• ฟังก์ชั่นการบันทึกและจัดเก็บข้อมูลในตัว รองรับการบันทึกวิดีโอและเสียงสูงสุด 6 ช่อง (โหมดภาพยนตร์และโหมดทรัพยากร) รองรับฟังก์ชันพุชสตรีมมิ่งสด RTMP และการสตรีมสดสามารถเลือกสตรีมเสียงและวิดีโอที่เชื่อมต่อกับเครื่องท้องถิ่นโดยพลการ วิดีโอที่บันทึกไว้สามารถเล่นได้ตามความต้องการบนเว็บหรือส่งออกไปยังจอแสดงผลผ่าน HDMI สำหรับการถอดรหัสและเล่น รองรับการเชื่อมต่อกับแพลตฟอร์ม FTP ของบริษัทอื่น การอัพโหลดซอฟต์แวร์บทเรียนที่บันทึกไว้ เวลาในการอัพโหลดสามารถปรับแต่งได้ และสามารถตั้งเวลาการบันทึกในแต่ละวันได้ (สูงสุด 24 ชั่วโมง)
• สามารถดาวน์โหลดไฟล์ MP4 ที่บันทึกไว้ได้จากเทอร์มินัล W EB คุณสามารถเลือกดาวน์โหลดไฟล์โหมดภาพยนตร์หรือไฟล์ทั้งหมดได้ ไฟล์ที่บันทึกสามารถจัดเรียงตามเวลาและระยะเวลาในการบันทึก คุณยังสามารถดาวน์โหลดไฟล์ลงในแฟลชไดรฟ์ USB ได้โดยตรง
• ฟังก์ชั่นการแยกและการสังเคราะห์วิดีโอในตัวซึ่งสามารถรับรู้ถึงหน้าจอเดียว, สองหน้าจอ, สามหน้าจอ, เก้าหน้าจอ, สิบหกหน้าจอและการสังเคราะห์หน้าจอเดียว / ภาพซ้อนภาพ / ภาพออกภาพอื่น ๆ และ การซ้อนทับคำบรรยาย;
• รองรับการเข้าถึงระบบควบคุมแบบกระจาย รองรับการเข้าถึงเทอร์มินัลเพื่อดูตัวอย่างรูปภาพ การควบคุมการแสดงภาพแบบกระจาย และการแสดงผลบนหน้าจอแบบกระจาย และใช้เป็นเครื่องอินเทอร์เฟซอินพุตและเอาต์พุตแบบกระจาย
• ฟังก์ชั่นการผสมโมดูลตัวประมวลผลเสียง: รองรับการผสมเสียงในเครื่อง, เสียงที่ฝังด้วย HDMI และสตรีมเสียงเครือข่ายระยะไกลลงในอินเทอร์เฟซเสียงในเครื่อง ยังรองรับการผสมเสียงในตัวเครื่อง เสียงที่ฝังด้วย HDMI และสตรีมเสียงเครือข่ายลงในโมดูลเสียงเครือข่าย
• โมดูลประมวลผลเสียง, อัลกอริธึมการประมวลผลเสียง AFC, ANS, AEC, AGC ในตัว พร้อมตัวขยาย อีควอไลเซอร์ คอมเพรสเซอร์ ดีเลย์ ตัวจำกัด และโมดูลก่อนและหลังการประมวลผล การตั้งค่าการผสม, รองรับ MIC/LINE, HDMI, อินพุตเสียงเครือข่าย, การกำหนดเส้นทางเสียงสามารถกำหนดค่า LINE OUT, HDMI OUT, เอาต์พุต AMP OUT ของเครื่องขยายเสียงได้อย่างยืดหยุ่น;
• สนับสนุนการประชุมทางวิดีโอแบบสตรีมคู่ SIP สนับสนุนการโต้ตอบผ่านวิดีโอแบบหลายจุดแบบขยาย และสนับสนุน 1+3-การโต้ตอบทางวิดีโอการสอนระยะไกลแบบปาร์ตี้
• โปรโตคอลการสื่อสาร: SIP, BFCP สตรีมคู่, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• รองรับการคัดลอกไฟล์บันทึกโฮสต์ไปยังแฟลชไดรฟ์ USB โดยอัตโนมัติ รองรับการคัดลอกคลาสล่าสุดและหลักสูตรหนึ่งสัปดาห์ บังคับให้อัปเกรดระบบแฟลชไดรฟ์ USB และกู้คืนการกำหนดค่าเริ่มต้น
• เว็บมีสถานีกระจายเสียงอัตโนมัติในตัว ซึ่งรองรับโหมดการออกอากาศแบบอัตโนมัติ กึ่งอัตโนมัติ และแบบแมนนวล รองรับการสลับหน้าจอ PVW และ PGM การบันทึก การหยุดชั่วคราว และการหยุดการทำงาน การทำงานของกล้อง การดำเนินการสังเคราะห์หน้าจอ และการเริ่มถ่ายทอดสด รองรับการตั้งค่าการเชื่อมโยงตารางเวลา
• Director Station รองรับการแสดงตัวอย่างหน้าจอคอมพิวเตอร์แล็ปท็อป หน้าจอคอมพิวเตอร์เดสก์ท็อป ภาพพาโนรามาของครู ภาพระยะใกล้ของครู ภาพพาโนรามาของนักเรียน ภาพระยะใกล้ของนักเรียน กระดานดำด้านซ้าย กระดานดำด้านขวา และหน้าจอ PVW และ PGM และตามกลยุทธ์ของผู้กำกับ สามารถควบคุมผู้กำกับแบบอัตโนมัติ กึ่งอัตโนมัติ และแบบแมนนวลได้
• สถานีของผู้อำนวยการสนับสนุนการเชื่อมโยงกับแพลตฟอร์มสำหรับตารางเรียน และดำเนินการบันทึกอัตโนมัติและกำกับอัตโนมัติตามกลยุทธ์ตารางเรียน
• การควบคุมกล้องของ Director Station รองรับการควบคุมกล้องหน้า การตั้งค่าตำแหน่งล่วงหน้า การเรียกตำแหน่งที่ตั้งไว้ล่วงหน้า รองรับตำแหน่งที่ตั้งไว้ล่วงหน้า 10 ตำแหน่ง รองรับการควบคุมความยาวโฟกัสของกล้องและการหมุนในแนวนอน
• สถานีอำนวยการรองรับการควบคุมการบันทึกและการออกอากาศ รองรับการบันทึกและการออกอากาศ เริ่ม หยุดชั่วคราว และหยุดการดำเนินการ รองรับการเริ่มและหยุดการถ่ายทอดสด รองรับการตั้งค่าผู้กำกับอัตโนมัติ กึ่งอัตโนมัติ และกำหนดเอง
• คอนโซลผู้กำกับรองรับการตั้งค่าเลย์เอาต์ รองรับการเรียกเลย์เอาต์โหมดการสังเคราะห์วิดีโอคงที่ 12 โหมด และสามารถปรับแต่งโหมดเลย์เอาต์ได้ 6 โหมด
• สถานีของผู้กำกับรองรับการตั้งค่าเค้าโครงโหมดวิดีโอสำหรับ HDMI1, HDMI2 และช่องสัญญาณหลายหน้าจอเสมือน
• WEB รองรับการเปลี่ยนวิธีการเข้าสู่ระบบแผงควบคุม และวิธีการเข้าสู่ระบบรองรับการเข้าสู่ระบบด้วยรหัสผ่านเดียวและการเข้าสู่ระบบชื่อผู้ใช้ + รหัสผ่าน
• รองรับการรับข้อมูลอัตโนมัติหรือการตั้งค่าที่อยู่ IP ของอุปกรณ์ เกตเวย์ และมาสก์ด้วยตนเอง และรองรับการแบ่ง VLAN และการกำหนดค่า NAT ของพอร์ตเครือข่าย
• สนับสนุนการตั้งค่าการเข้ารหัสวิดีโอ คุณสามารถตั้งค่าคุณภาพการเข้ารหัสวิดีโอ อัตราเฟรม อัตราบิต (128K-8M) ความละเอียด ช่วงเวลา I เฟรม I เฟรม และสัมประสิทธิ์การหาปริมาณเฟรม P
• รองรับฟังก์ชั่นมัลติคาสต์คุณสามารถตั้งค่าที่อยู่มัลติคาสต์และพอร์ตมัลติคาสต์
• สนับสนุนการกำหนดค่าการบันทึกและการออกอากาศอัตโนมัติ ตั้งค่าครู นักเรียน ข้อมูลสตรีมการเข้าถึงกล้องกระดานดำ กำหนดค่ารหัสผู้กำกับด้วยตนเอง รหัสเปลี่ยนผู้กำกับ ช่องบันทึกหน้าจอผู้กำกับ;
• รองรับการกำหนดค่าเหตุการณ์การออกอากาศอัตโนมัติที่ทริกเกอร์ลำดับความสำคัญของเหตุการณ์และทริกเกอร์เวลาการเก็บรักษาเหตุการณ์
• การจัดการการควบคุมสิ่งแวดล้อม: คุณสามารถกำหนดค่าคำสั่งควบคุมส่วนกลางสำหรับอินเทอร์เฟซการควบคุม RS232/485, I/O และอินฟราเรด, ตั้งค่าสคริปต์, โปรโตคอล, งานที่กำหนดเวลาไว้, เกตเวย์ IoT, การเชื่อมโยงเสียงและวิดีโอ, การปลุกอุปกรณ์, การควบคุมเครือข่าย, Huawei การควบคุมหน้าจอ (Hongmeng), การวิเคราะห์แบบสองทาง, Beidou AI และฟังก์ชันการควบคุมอื่น ๆ
• รองรับการเข้าถึงสตรีมวิดีโอเครือข่ายสูงสุด 16 รายการ สามารถตรวจสอบโปรโตคอลเสียงและวิดีโอ ข้อมูลแบนด์วิธ ข้อมูลการสูญเสียแพ็กเก็ตเครือข่ายของสตรีมวิดีโอที่เข้าถึงได้อย่างยืดหยุ่น และตั้งค่าภาพโมเสคสำหรับสตรีมวิดีโอ 2. บริการส่งต่อสตรีม RTSP รองรับการแสดงตัวอย่างและดูสตรีมการส่งต่อ RTSP แต่ละรายการบนเว็บเพจ การตั้งค่าโปรโตคอลเสียงสตรีมแต่ละรายการ (AAC, G711, G722) และการเลือกแหล่งการเข้าถึงวิดีโอ
• รองรับการนำเข้าและส่งออกไฟล์การกำหนดค่าระบบ, การนำเข้าและดาวน์โหลดไฟล์การกำหนดค่าแท็บเล็ตควบคุม Android;
• วิดีโอที่บันทึกไว้สามารถเล่นได้ตามความต้องการในหลายหน้าจอบนเว็บ หรือส่งออกไปยังจอแสดงผลผ่าน HDMI สำหรับการถอดรหัสและเล่น นอกจากนี้ยังรองรับการรับไฟล์วิดีโอของอุปกรณ์ที่คล้ายกันในเครือข่ายเดียวกันเพื่อการรับชมตามความต้องการ
